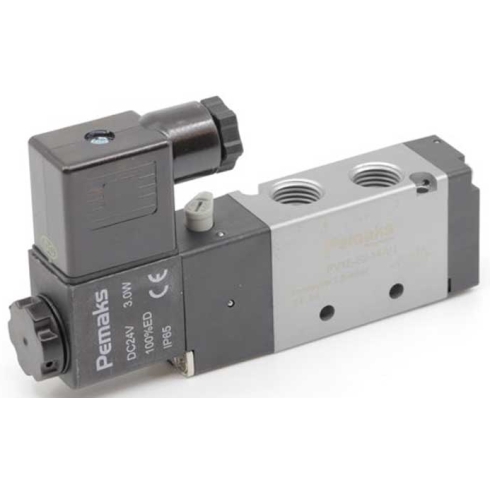

Распределитель с электроуправлением Pemaks PV1E-52-18-V1

Пневматический распределитель Pemaks PV1E-52-18-V1 - это пятилинейный двухпозиционный электромагнитный клапан серии PV1 для дистанционного управления направлением потоков сжатого воздуха в приводах двустороннего действия. Прибор функционирует по схеме 5/2, обеспечивая попеременное наполнение и опорожнение рабочих полостей пневмоцилиндра, что необходимо для совершения прямого и обратного хода штока. Моностабильная конструкция предполагает наличие одного управляющего сигнала, при снятии которого золотник возвращается в исходное положение за счет воздействия пневматической пружины. Внутреннее питание пилотного каскада упрощает общую схему подключения, исключая необходимость подвода отдельной линии управления, однако накладывает ограничение на минимальное рабочее давление в системе на уровне 1,5-2 бар для корректного срабатывания механизма.

Эксплуатационные параметры устройства лимитированы свойствами материалов и конструкцией золотникового узла. Корпус из анодированного алюминиевого сплава обладает высокой коррозионной стойкостью при сохранении малого веса, а уплотнительные элементы из бутадиен-нитрильного каучука (NBR) обеспечивают герметичность в условиях контакта со сжатым воздухом, содержащим пары масел. Температурный режим эксплуатации от -20 до +80 °C позволяет применять распределитель в широком диапазоне производственных условий, включая неотапливаемые цеха. Особое внимание следует уделять подготовке рабочей среды: наличие абразивных частиц и конденсата ведет к ускоренному износу кромок уплотнений, поэтому рекомендуется использовать фильтрацию с порогом не более 40 мкм. Номинальная мощность катушки 2,8 Вт минимизирует тепловыделение и снижает нагрузку на электрические цепи систем управления.

• Схема распределения: 5/2-ходовой
• Присоединение каналов 1, 2, 4: G1/8
• Стандартный номинальный расход: 610 л/мин
• Диапазон рабочего давления: 1,5-8 бар
• Напряжение питания катушки: 24 В DC
• Материал уплотнений: NBR (нитрил)
• Класс защиты по IEC 60529: IP65
• Максимальная частота переключений: 6 циклов/сек

Монтаж осуществляется на индивидуальные плиты или групповые коллекторы через сквозные крепежные отверстия в корпусе клапана. Резьбовые порты типоразмера G1/8 требуют применения фитингов с цилиндрической резьбой и соответствующими уплотнениями для предотвращения утечек. При сборке необходимо соблюдать рекомендуемые моменты затяжки, чтобы не допустить деформации алюминиевой основы. Выхлопные порты (каналы 3 и 5) рекомендуется оснащать глушителями для снижения уровня звукового давления и предотвращения попадания внешних загрязнений в проточную часть. Быстродействие клапана со временем отклика 0,08 с и пропускная способность 610 л/мин позволяют эффективно применять серию PV1 с цилиндрами средних диаметров в составе упаковочного оборудования, линий деревообработки и автоматических сборочных стендов.
