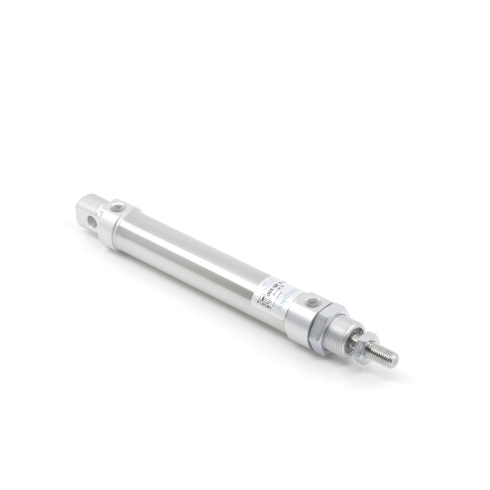

Круглый пневмоцилиндр Pemaks PM-025-SYA-0005

Круглый пневматический цилиндр Pemaks серии PM (ISO 6432) - это компактный поршневой привод двустороннего действия, предназначенный для преобразования энергии сжатого воздуха в возвратно-поступательное линейное перемещение в системах промышленной автоматики.

Диаметр поршня 25 мм и малый рабочий ход 5 мм определяют специализацию изделия: выполнение коротких точных операций по зажиму, выталкиванию, фиксации заготовок в кондукторах или использование в качестве стопорного элемента на конвейерных линиях. Конструкция рассчитана на работу с избыточным давлением до 10 бар. Высокая надежность и коррозионная стойкость узла достигаются за счет применения качественных сплавов: гильза цилиндра выполнена из нержавеющей стали AISI 304, а односторонний шток - из нержавеющей стали AISI 303. Такая комбинация материалов позволяет эксплуатировать устройство во влажных средах и обеспечивает стабильность геометрических параметров при интенсивных циклических нагрузках. Крышки привода изготовлены из алюминия с защитным элоксаловым покрытием, которое предотвращает окисление металла и повышает общую износостойкость корпуса.

Рабочий температурный диапазон от -20 до +80 °C позволяет интегрировать привод в оборудование, работающее в различных климатических условиях и производственных зонах. Ключевым преимуществом данной модификации является наличие встроенного регулируемого пневматического демпфирования. В отличие от жестких эластичных демпферов, регулируемая система позволяет инженеру точно настроить интенсивность торможения поршня в конце хода, эффективно гася кинетическую энергию. Это существенно снижает уровень шума, исключает ударные нагрузки на алюминиевые крышки и продлевает ресурс уплотнительных манжет. Определение позиции поршня реализуется бесконтактно при помощи магнитных датчиков положения, которые закрепляются на корпусе цилиндра и реагируют на встроенное в поршень магнитное кольцо.

Присоединение к пневмосистеме осуществляется через порты с трубной цилиндрической резьбой G1/8, обеспечивающей надежную фиксацию фитингов. Шток имеет наружную резьбу M10×1,25, что соответствует стандарту ISO 6432 и упрощает подбор стандартных принадлежностей - вилочных головок, шарнирных наконечников или плавающих муфт. Полное соответствие присоединительных размеров международному стандарту гарантирует взаимозаменяемость с аналогичными приводами других производителей без изменения монтажной схемы оборудования. При установке цилиндра необходимо обеспечивать соосность штока с нагрузкой, так как возникновение значительных радиальных усилий может привести к преждевременному износу направляющей втулки и снижению герметичности уплотнений.

• Диаметр поршня: 25 мм
• Ход поршня: 5 мм
• Материал гильзы: нержавеющая сталь AISI 304
• Материал штока: нержавеющая сталь AISI 303
• Максимальное давление: 10 бар
• Рабочая температура: -20...+80 °C
• Присоединение: G1/8
• Демпфирование: регулируемое пневматическое
