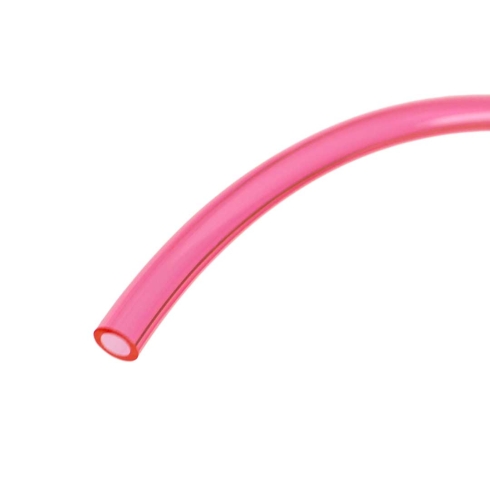

Полиуретановая трубка Pemaks PHPU-KT-4x2.5

Полиуретановая трубка PHPU-KT-4x2.5 Pemaks - это гибкий пневматический канал серии PHPU для транспортировки сжатого воздуха и создания вакуумных линий в подвижных компонентах систем промышленной автоматизации.

Материал трубки (полиуретан на базе эфира твердостью 98A по Шору) обеспечивает высокую эластичность, стойкость к абразивному износу и стабильность при многократных перегибах. Малый минимальный радиус изгиба 10 мм позволяет использовать изделие в компактных сборках и кабелеукладчиках, предотвращая сужение проходного сечения и изломы магистрали при перемещении исполнительных механизмов.

Рабочий диапазон температур составляет -20...+70 °C. При проектировании системы необходимо учитывать зависимость допустимого давления от нагрева среды: номинальный показатель 11,9 бар сохраняется при температуре до +23 °C, постепенно снижаясь до 5,1 бар при достижении верхнего предела +70 °C. Прозрачное красное исполнение корпуса упрощает визуальную идентификацию контуров и контроль наличия загрязнений или конденсата в линии.

• Наружный диаметр: 4 мм
• Внутренний диаметр: 2,5 мм
• Толщина стенки: 0,75 мм
• Рабочее давление при +23 °C: 11,9 бар
• Давление на разрыв при +23 °C: 36 бар
• Температурный диапазон: -20...+70 °C
• Минимальный радиус изгиба: 10 мм
• Вес: 9,9 г/м

Трубка калибрована по наружному диаметру 4 мм, что гарантирует герметичность при использовании с цанговыми фитингами, быстроразъемными соединениями и накидными гайками соответствующего типоразмера. Для обеспечения надежного захвата цангой монтаж должен производиться с применением специализированного резака для трубок, обеспечивающего перпендикулярный срез без деформации стенок и заусенцев.
