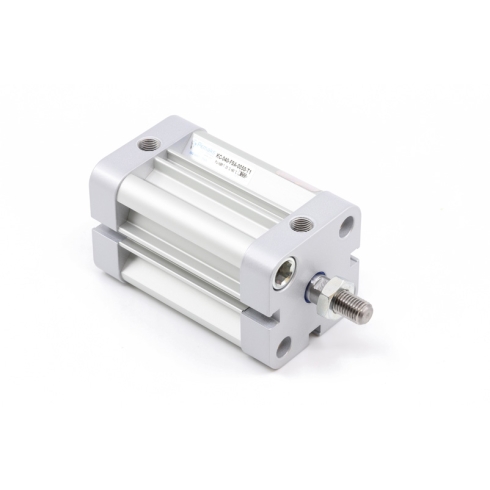

Компактный пневмоцилиндр Pemaks KC-032-SA-0005-T1-M3(M6)

Компактный пневмоцилиндр серии KC бренда Pemaks - это исполнительный механизм двустороннего действия стандарта ISO 21287, предназначенный для создания линейного усилия в условиях ограниченного монтажного пространства при работе на подготовленном сжатом воздухе.

Модель KC-032-SA-0005-T1-M3(M6) спроектирована для задач с коротким рабочим циклом, таких как фиксация деталей в кондукторах, перемещение заслонок или точечная подача заготовок. При диаметре поршня 32 мм и крайне малом ходе 5 мм привод развивает значительное толкающее усилие при минимальной осевой длине корпуса. Такая конфигурация позволяет интегрировать цилиндр в узкие ниши промышленного оборудования и компактные станочные системы, где использование стандартных приводов по ISO 15552 невозможно из-за габаритных ограничений.

Конструктивная надежность обеспечена применением алюминиевой гильзы с элоксаловым (анодным) покрытием, которое минимизирует трение и защищает внутреннюю поверхность от преждевременного износа. Шток изготовлен из нержавеющей стали AISI 420 с последующим хромированием, что гарантирует стойкость к механическим воздействиям и коррозии. Комбинированная система уплотнений на основе NBR и полиуретана (PU) сохраняет герметичность в диапазоне температур от -20 °C до +80 °C при рабочем давлении до 10 бар. Входящие в состав поршня направляющие из износостойкого полиоксиметилена (POM) и встроенное магнитное кольцо позволяют использовать датчики положения для автоматизации и контроля технологических процессов.

Монтажные размеры изделия полностью соответствуют международному стандарту ISO 21287, обеспечивая полную взаимозаменяемость с аналогичными сериями других производителей и совместимость со стандартными принадлежностями (лапами, фланцами, проушинами). Присоединение пневматических линий осуществляется через порты с резьбой G 1/8. Наружная резьба на штоке M8 предполагает установку наконечников или прямое соединение с нагрузкой; при монтаже критически важно обеспечить соосность перемещения, так как боковые усилия на шток существенно снижают ресурс направляющих втулок. Из-за отсутствия встроенного демпфирования при работе на высоких скоростях рекомендуется использовать внешние ограничители хода или амортизаторы.

• Диаметр поршня: Ø32 мм
• Ход штока: 5 мм
• Максимальное рабочее давление: 10 бар
• Материал штока: нержавеющая сталь AISI 420 с хромированием
• Монтажный стандарт: ISO 21287
• Рабочая температура: -20...+80 °C
• Резьба на штоке: M8 (наружная)
• Тип действия: двустороннее
