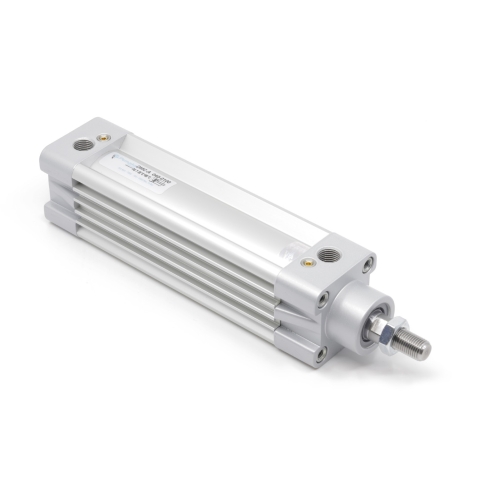

Стандартный пневмоцилиндр Pemaks DMC-080-SYA-0125-E1K6-K9

Стандартный пневмоцилиндр серии DMC бренда Pemaks - это исполнительное устройство двустороннего действия стандарта ISO 15552 для преобразования энергии сжатого воздуха в возвратно-поступательное движение в автоматизированных линиях.

Конструкция с диаметром поршня 80 мм и ходом 125 мм рассчитана на работу при максимальном давлении до 10 бар, обеспечивая стабильное осевое усилие. Использование алюминиевой гильзы с элоксаловым анодированным покрытием минимизирует трение и повышает антикоррозийную стойкость внутренней поверхности. Шток из нержавеющей стали AISI 420 с хромированным покрытием обладает высокой твердостью и сопротивляемостью к абразивному износу, что критично при эксплуатации в условиях интенсивного промышленного производства. Модификации E1K6 и K9 расширяют базовые возможности серии, обеспечивая соответствие специальным техническим требованиям.

Рабочий температурный диапазон -20...+80 °C и применение алюминиевых крышек и поршня позволяют использовать привод в различных климатических условиях при соблюдении требований к подготовке сжатого воздуха. Регулируемое пневматическое демпфирование в обеих крышках эффективно гасит кинетическую энергию поршня в крайних точках хода, предотвращая жесткие удары и снижая вибрационную нагрузку на станину оборудования. Для долговечной работы уплотнений рекомендуется использовать воздух, очищенный от влаги и твердых частиц; наличие элоксалового слоя на гильзе способствует удержанию смазки, что увеличивает ресурс циклов.

Монтажные размеры соответствуют международному стандарту ISO 15552, что гарантирует полную взаимозаменяемость с приводами других производителей и позволяет применять широкий спектр стандартизированных крепежных аксессуаров: фланцев, лап и подвесок. Присоединение пневмолиний осуществляется через порты с резьбой G 3/8, а передача усилия - через наружную резьбу на штоке M20x1,5. Определение положения поршня возможно с помощью магнитных датчиков, которые устанавливаются в специальные пазы на корпусе. При монтаже необходимо обеспечивать строгую соосность штока с нагрузкой, так как боковые усилия могут привести к преждевременному износу направляющих втулок.

• Диаметр поршня: 80 мм
• Ход: 125 мм
• Материал штока: нержавеющая сталь AISI 420 с хромированным покрытием
• Монтажный стандарт: ISO 15552
• Рабочее давление: до 10 бар
• Присоединение: G 3/8
• Рабочая температура: -20...+80 °C
• Резьба на штоке: M20x1,5
