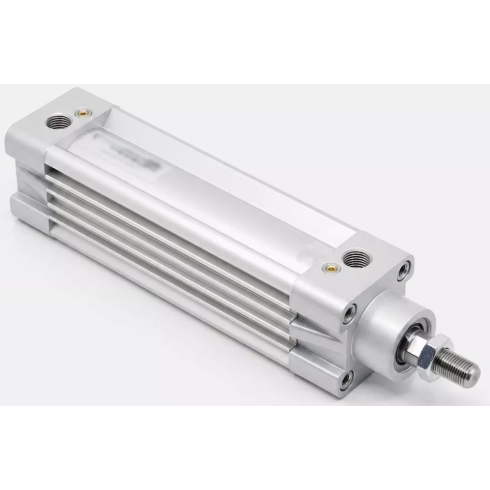

Стандартный пневмоцилиндр Pemaks DMC-050-SYA-0030-K9

Стандартный пневмоцилиндр серии DMC бренда Pemaks - это поршневой исполнительный орган двустороннего действия, спроектированный в соответствии с требованиями международного стандарта ISO 15552. Данный стандарт обеспечивает строгую регламентацию габаритных и монтажных размеров, что позволяет использовать привод в качестве прямой замены компонентов других производителей при модернизации или ремонте существующих линий промышленной автоматизации. Цилиндр предназначен для преобразования энергии сжатого воздуха в возвратно-поступательное движение, создавая значительное линейное усилие при рабочем давлении до 10 бар. Конструкция предусматривает систему регулируемого пневматического демпфирования, которая эффективно гасит кинетическую энергию поршня в крайних точках хода, что критически важно для сохранения целостности алюминиевых крышек и снижения вибрационных нагрузок на оборудование.

Эксплуатационные параметры устройства позволяют работать в широком температурном диапазоне от -20 до +80 °C, охватывающем большинство сценариев применения в производственных цехах и на технологических линиях. Техническое ядро привода включает шток из нержавеющей стали AISI 420 с прецизионным хромированным покрытием, которое минимизирует трение и обеспечивает высокую устойчивость к механическому износу. Гильза из анодированного алюминия с элоксаловым слоем гарантирует твердость внутренней поверхности, сопоставимую с закаленной сталью, при сохранении малого веса конструкции. Для обеспечения расчетного ресурса циклов рабочая среда должна соответствовать нормам чистоты: наличие загрязнений или агрессивного конденсата может привести к повреждению зеркала гильзы, поэтому рекомендуется установка блоков подготовки воздуха с фильтрацией соответствующего класса.

• Диаметр поршня: 50 мм
• Ход штока: 30 мм
• Монтажный стандарт: ISO 15552
• Резьба на штоке: M16x1,5
• Присоединение воздуха: G 1/4
• Материал штока: нержавеющая сталь AISI 420 с хромированием
• Максимальное давление: 10 бар
• Рабочая температура: -20...+80 °C

Монтаж изделия осуществляется через стандартные отверстия в крышках с использованием широкого спектра креплений: фланцев, лап, задних и передних подвесок. Присоединительная резьба G 1/4 в алюминиевых крышках требует соблюдения рекомендуемых моментов затяжки фитингов во избежание деформации корпуса и нарушения герметичности. Шток имеет наружную резьбу M16x1,5, совместимую со стандартными наконечниками (шаровыми шарнирами, вилками), что упрощает механическое сопряжение с узлами системы. Интегрированное магнитное кольцо на поршне позволяет использовать датчики положения для организации обратной связи; пазы на профиле гильзы обеспечивают защищенный монтаж сенсоров. При установке необходимо обеспечивать соосность штока с направлением нагрузки, так как боковые усилия являются основным фактором ускоренного износа направляющей втулки.
