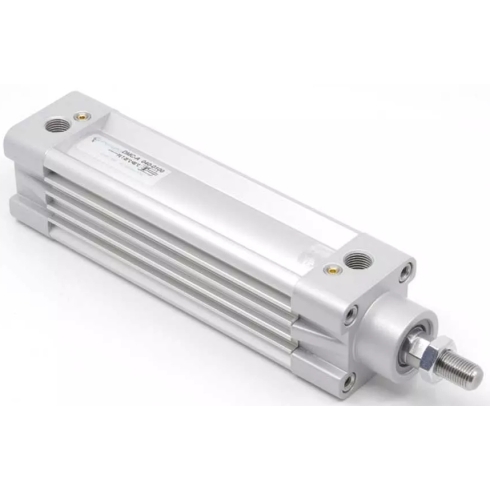

Стандартный пневмоцилиндр Pemaks DMC-040-SYA-0070

Стандартный пневмоцилиндр серии DMC Pemaks - это исполнительный механизм двустороннего действия по ISO 15552 для линейных перемещений в системах промышленной автоматизации на сжатом воздухе.

Конструкция с диаметром поршня 40 мм и ходом 70 мм предназначена для интеграции в узлы фиксации, перемещения и позиционирования. Соответствие международному стандарту ISO 15552 обеспечивает полную размерную взаимозаменяемость с приводами других ведущих брендов и позволяет использовать унифицированные монтажные элементы: лапы, фланцы, передние и задние подвески. Корпус, выполненный из алюминиевого профиля, оснащён встроенными Т-образными пазами для скрытого монтажа магнитных датчиков положения с двух сторон. Такое решение упрощает кабельную разводку и защищает бесконтактные сенсоры от случайных механических повреждений и загрязнений.

Техническое ядро привода включает шток из нержавеющей стали AISI 420 с твердым хромированным покрытием, что гарантирует высокую коррозионную стойкость и низкий коэффициент трения. Система уплотнений из комбинации полиуретана (PU) и материала HYTREL обеспечивает герметичность в широком температурном диапазоне от -20 °C до +80 °C при рабочем давлении до 10 бар. Встроенное пневматическое регулируемое демпфирование позволяет плавно замедлять массу поршня в конце хода, предотвращая жесткие удары о крышки цилиндра. Это критично для сохранения ресурса подшипниковых узлов и снижения уровня шума при работе на высоких скоростях, достигающих 1000 мм/с.

Рабочая среда - сжатый воздух, прошедший очистку и осушку. В исполнении предусмотрена возможность работы с распылением масла, однако следует учитывать, что при начале использования смазки её постоянная подача становится обязательным условием эксплуатации. Алюминиевый поршень и крышки из алюминиевого сплава обеспечивают оптимальный теплоотвод и снижают общую массу изделия, что важно для динамических характеристик системы.

• Диаметр поршня: 40 мм
• Ход штока: 70 мм
• Монтажный стандарт: ISO 15552
• Материал штока: Нержавеющая сталь AISI 420 с хромированием
• Материал уплотнений: PU (Полиуретан) + HYTREL
• Присоединение воздуха: G1/4
• Резьба на штоке: M12×1,25
• Теоретическое усилие (6 бар, прямой ход): 754 Н
• Теоретическое усилие (6 бар, обратный ход): 633 Н
• Максимальное давление: 10 бар

Монтаж изделия осуществляется через резьбовые порты G1/4, при этом для обеспечения герметичности рекомендуется использование стандартных фитингов с уплотнительным кольцом или уплотнительных материалов, совместимых с резьбой G. Наружная резьба на штоке M12×1,25 позволяет устанавливать шаровые головки, вилочные наконечники и муфты-компенсаторы. Теоретическое усилие на прямом ходу при давлении 6 бар достигает 754 Н, на обратном - 633 Н, что обусловлено разницей эффективных площадей поршня. Для продления срока службы привода необходимо исключать возникновение боковых нагрузок на шток, используя внешние направляющие при работе с массивными объектами.
