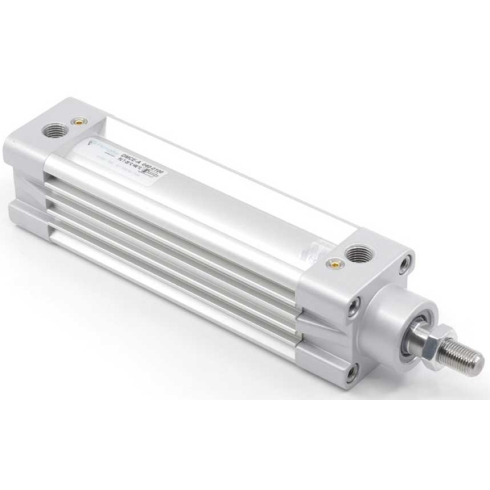

Стандартный пневмоцилиндр Pemaks DMC-040-SYA-0030-R3

Стандартный пневмоцилиндр DMC-040-SYA-0030-R3 Pemaks - это поршневой исполнительный механизм двустороннего действия для систем линейного перемещения на сжатом воздухе в промышленном оборудовании. Соответствие международному стандарту ISO 15552 обеспечивает полную размерную интеграцию в пневматические схемы и возможность использования широкого спектра стандартных монтажных принадлежностей: фланцев, лап и шарнирных креплений.

Конструктивное исполнение на базе профильного алюминиевого корпуса с пазами для датчиков положения гарантирует высокую жесткость при малом собственном весе и удобство контроля позиции поршня без использования внешних кронштейнов. При диаметре поршня 40 мм и ходе 30 мм устройство развивает теоретическое усилие до 754 Н при давлении 6 бар на прямом ходу и 633 Н на обратном. Шток из хромированной стали в сочетании с уплотнениями из полиуретана (PU) и материала HYTREL обеспечивает высокий эксплуатационный ресурс и стабильную работу в скоростном диапазоне от 10 до 1000 мм/с. Регулируемое пневматическое демпфирование в конечных положениях эффективно поглощает энергию удара, что продлевает срок службы как самого привода, так и сопряженных узлов механической системы.

Эксплуатационные характеристики позволяют использовать цилиндр при рабочем давлении до 10 бар и в температурном диапазоне от -20 до +80 °C. Материал уплотнений обладает отличной стойкостью к абразивному износу и воздействию минеральных масел, однако требует соблюдения чистоты рабочей среды. В случае применения смазки в магистрали необходимо обеспечить её постоянную подачу для исключения вымывания штатного смазочного состава. Алюминиевые крышки и поршень обеспечивают коррозионную стойкость конструкции и эффективный теплоотвод при интенсивных циклах срабатывания исполнительного органа.

• Монтажный стандарт: ISO 15552
• Диаметр поршня: 40 мм
• Ход поршня: 30 мм
• Максимальное давление: 10 бар
• Материал уплотнений штока: PU + HYTREL
• Присоединение воздуха: G1/4
• Резьба на штоке: M12X1,25
• Теоретическое усилие (6 бар): 754/633 Н

Присоединение пневматических линий осуществляется через порты с трубной цилиндрической резьбой G1/4, а крепление нагрузки - на наружную резьбу штока. При монтаже критически важно обеспечить соосность перемещения штока и нагрузки, так как боковые усилия снижают ресурс направляющих втулок. Интегрированные Т-пазы с двух сторон корпуса позволяют устанавливать магнитные датчики положения заподлицо с поверхностью профиля, сохраняя общую компактность сборки и защищая сенсоры от механических воздействий.
