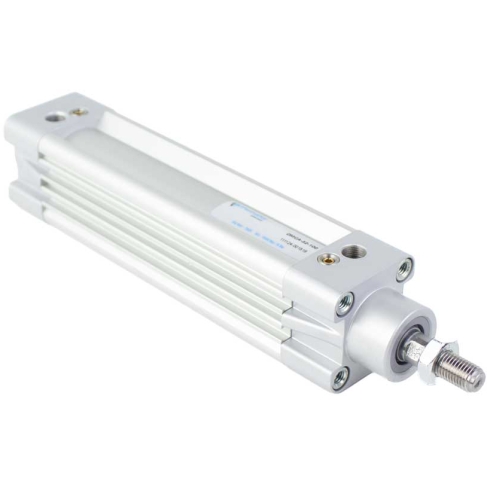

Стандартный пневмоцилиндр Pemaks DMC-032-SYA-0100

Пневмоцилиндр серии DMC бренда Pemaks - это стандартный поршневой привод двустороннего действия, соответствующий международному стандарту ISO 15552 и предназначенный для линейного перемещения исполнительных механизмов в системах промышленной автоматизации. Конструкция базируется на алюминиевом профиле с интегрированными пазами для датчиков, что обеспечивает высокую жесткость корпуса при сохранении малой массы и защищает бесконтактные сенсоры от механических повреждений. Основным назначением устройства является выполнение точных механических операций в условиях динамических нагрузок при рабочем давлении до 10 бар. Стандарт ISO 15552 гарантирует полную размерную взаимозаменяемость с компонентами других производителей, что упрощает проектирование новых узлов и модернизацию существующих линий.

Техническое ядро модели определяют материалы узлов трения и система демпфирования. Шток изготовлен из нержавеющей стали AISI 420 с твердым хромированным покрытием, что обеспечивает высокую коррозионную стойкость и износостойкость при работе в условиях повышенной влажности. Уплотнения поршня и штока выполнены из полиуретана (PU) в сочетании с высокопрочным полиэфирным эластомером HYTREL, что гарантирует химическую стабильность и длительный ресурс при эксплуатации на подготовленном сжатом воздухе. Температурный диапазон от -20 до +80 °C позволяет использовать цилиндр как в стандартных цеховых условиях, так и в неотапливаемых помещениях. Регулируемое пневматическое демпфирование в конечных положениях хода 100 мм эффективно гасит кинетическую энергию поршня, предотвращая ударные нагрузки на алюминиевые крышки и снижая уровень шума и вибраций в системе. Теоретическое усилие при давлении 6 бар составляет 482 Н на прямом ходу и 415 Н на обратном, что необходимо учитывать при расчете нагрузочной способности привода.

• Диаметр поршня: 32 мм
• Ход штока: 100 мм
• Монтажный стандарт: ISO 15552
• Материал штока: нержавеющая сталь AISI 420 с хромированием
• Максимальное давление: 10 бар
• Рабочая температура: -20...+80 °C
• Тип демпфирования: пневматическое регулируемое
• Присоединительная резьба: G 1/8

Монтаж пневмоцилиндра осуществляется через порты с трубной цилиндрической резьбой G 1/8. Конец штока с наружной резьбой M10X1,25 предполагает установку стандартных принадлежностей: наконечников-вилок, шаровых головок или самовыравнивающихся соединителей. При сборке системы критически важно обеспечивать соосность штока и перемещаемой нагрузки, так как боковые усилия приводят к ускоренному износу направляющей втулки и уплотнений. В профиле корпуса предусмотрены специальные пазы с двух сторон для установки магниточувствительных датчиков положения, что позволяет реализовать обратную связь без использования внешних кронштейнов. В качестве рабочей среды используется сжатый воздух; возможна работа с распылением масла, однако после начала подачи смазки ее необходимо обеспечивать постоянно, так как масло вымывает заводскую консистентную смазку из зон трения.
