Основные характеристики
Производитель
Артикул
VNS-1-06-09
Наименование

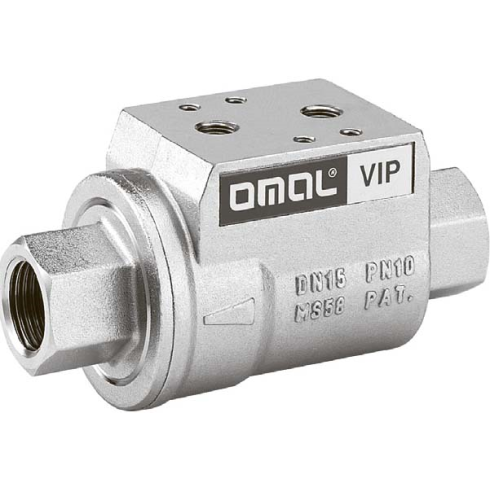

Отсечной клапан
Серия товара
Внутренний стандарт
IDO28456
Технические характеристики
Количество линий и позиций
2/2 лин./поз.
Наличие датчиков положения
С одним герконовым датчиком
Рабочая позиция
Моностабильный
Тип управления
Электропневматическое
Корпус
Латунь
Присоединение
2
Пружина
Нержавеющая сталь
Давление управления
От 3 до 8 бар
Рабочая температура среды
От –20° до +80°C
Тип клапана
Одностороннего действия, Н.З.
Функция распределителя
Н. З.
Потребление воздуха клапаном
0,155 л/цикл
Вес клапана
5,8 кг
Номинальный диаметр
DN50
Присоединения
Внутренняя резьба по ГОСТ 6211-81, UNI/ISO 7/1 Rp
Манжетное уплотнение
NBR (Бутадиен-нитрильный каучук)
Уплотнительное кольцо штока
NBR (Бутадиен-нитрильный каучук)
Уплотнение гнезда
NBR (Бутадиен-нитрильный каучук)
Резьбовой конец
Латунь
Гнездо
Латунь
Уплотнительное кольцо муфты
NBR (Бутадиен-нитрильный каучук)
Гайка гнезда
Латунь
Уплотнительное кольцо поршня
NBR (Бутадиен-нитрильный каучук)
Поршень
Латунь
Массо-габаритные и монтажные характеристики
Тип присоединения на выходе
Внутренняя резьба
Тип присоединения на входе
Внутренняя резьба
Тип резьбы
G
Условный проход
50 мм
Особенности материалов
Материал корпуса
Латунь
Материал уплотнения
NBR (Бутадиен-нитрильный каучук)
Тип уплотнения
NBR (Бутадиен-нитрильный каучук)
Условия эксплуатации
Максимальное рабочее давление
10 бар
Рабочая среда
Вода; Воздух; Газ; Масло
Рабочая температура
От -20 °C до +80 °C
*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
