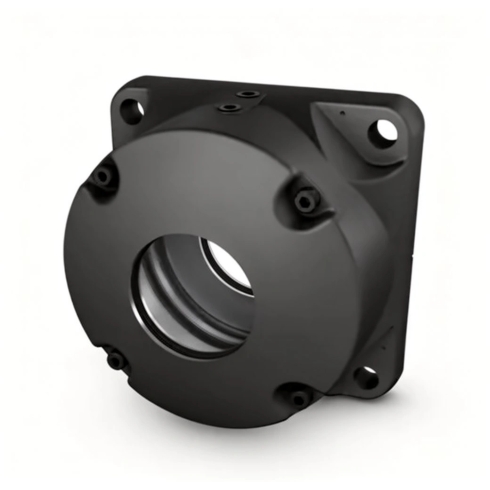

Разъемный фланцевый корпус 722516 DB открытый

Разъемный фланцевый корпус 722516 DB NPT - это открытый подшипниковый узел квадратной формы для фиксации самоустанавливающихся шариковых или роликовых подшипников в стационарных опорах промышленного оборудования. Конструкция предназначена для создания надежных опорных точек вращения в системах со средними нагрузками, где требуется компенсация перекосов вала при использовании совместимых подшипниковых компонентов серий 1209K, 2209K или 22209K.

Литой чугунный корпус обеспечивает стабильность геометрических параметров и эффективное гашение вибрационных воздействий в широком температурном диапазоне -40...+120 °C. Материал характеризуется высокой механической прочностью и стойкостью к износу в условиях индустриальной эксплуатации; при этом открытый тип исполнения предполагает работу в чистых зонах или интеграцию в защищенные механизмы с предусмотренным графиком обслуживания и смазки.

• Материал корпуса: Чугун
• Совместимые подшипники: 1209K, 2209K, 22209K
• Диапазон температур: -40...+120 °C
• Межцентровое крепежное расстояние: 152 J
• Внешний диаметр D: Ø196 мм
• Масса изделия: 9,8 кг

Монтаж производится на плоские поверхности через четыре крепежных отверстия с межцентровым расстоянием 152 J, что обеспечивает размерную совместимость с узлами стандарта FAG F540-B-L. Квадратная форма фланца способствует равномерному распределению статической и динамической нагрузки на основание. При сборке необходимо обеспечить точность позиционирования и соблюдение моментов затяжки болтов для исключения деформации корпуса или заклинивания тел качения подшипника.
