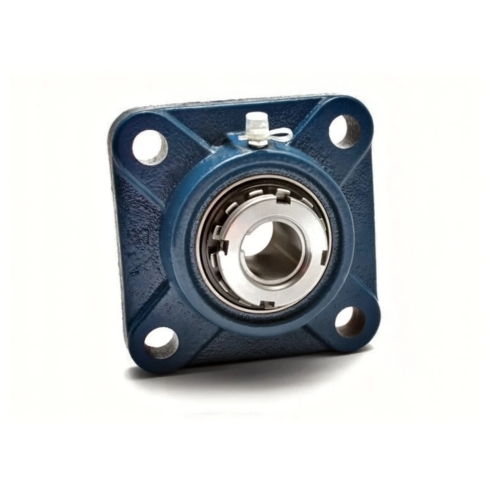

Подшипниковый узел NPT UKF 207 + H 2307

Подшипниковый узел UKF 207 + H 2307 бренда NPT - это фланцевый опорный элемент в квадратном чугунном корпусе, предназначенный для надежной фиксации вращающихся валов Ø30 мм в промышленном оборудовании и конвейерных системах.

Изделие объединяет в себе массивный литой корпус серии F207 и радиальный шариковый подшипник со сферической наружной обоймой, что позволяет компенсировать начальные угловые перекосы и несоосность вала. Использование закрепительной втулки H 2307 обеспечивает концентрический зажим по всей окружности посадочной поверхности, исключая повреждение вала и гарантируя стабильную работу при реверсивных нагрузках. Чугунное исполнение корпуса способствует эффективному поглощению вибраций и обеспечивает высокую жесткость всей конструкции при динамических нагрузках до 24415 Н.

• Внутренний диаметр: 30 мм
• Материал корпуса: Чугун
• Динамическая нагрузка C: 24415 Н
• Статическая нагрузка C0: 14630 Н
• Диапазон температур: -40...+100 °C
• Тип корпуса: Квадратный фланец F207
• Межцентровое расстояние: 92 мм
• Вес: 1,55 кг

Рабочий диапазон температур от -40 до +100 °C допускает эксплуатацию узла в тяжелых условиях, включая неотапливаемые производственные помещения и зоны с интенсивным тепловыделением. Встроенная система уплотнений защищает тела качения от проникновения влаги и пыли, сохраняя пластичную смазку внутри рабочей зоны. Для поддержания ресурса в конструкции предусмотрена пресс-масленка, позволяющая проводить регламентное обслуживание без демонтажа всего узла с оборудования.

Монтаж осуществляется на плоскую поверхность, перпендикулярную оси вала, при помощи четырех болтов M12. Межцентровое крепежное расстояние составляет 92 мм, что соответствует стандартной размерной сетке серии. При установке закрепительной втулки важно соблюдать рекомендованный момент затяжки для предотвращения чрезмерного внутреннего натяга в подшипнике. Сферическая посадка наружного кольца в корпусе обеспечивает самоустановку, снижая риск преждевременного износа при температурных деформациях металлоконструкций.
