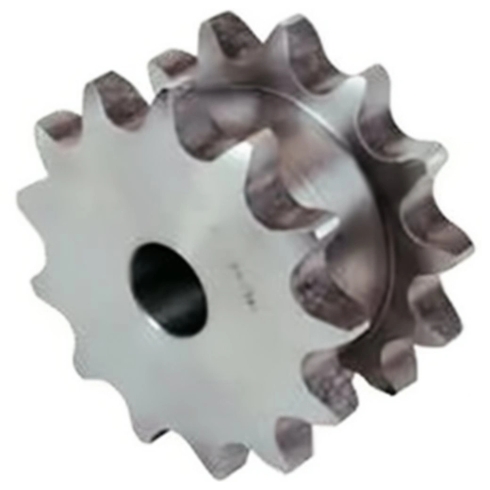

Двойная звездочка для однорядной цепи NPT 06B-1 z=15 3/8"x7/32" (PHS 06B-1DSA15 / DS05015)

Двойная звездочка 23209015NPT NPT - это стальной приводной элемент без ступицы для передачи крутящего момента в кинематических узлах с использованием цепей формата 06B-1.

Конструкция с 15 зубьями рассчитана на эксплуатацию в нагруженных механизмах. Геометрия венца строго адаптирована под шаг 9,525 мм и диаметр ролика 6,35 мм, что обеспечивает точное зацепление и минимизирует вибрации. Материал изделия - сталь, определяющая высокую устойчивость зубчатого профиля к механическому износу. Ресурс передачи напрямую зависит от соблюдения режима смазки и защиты от абразивных частиц, ускоряющих выработку металла.

• Вид цепи: 06B-1
• Количество рядов: 2
• Количество зубьев: 15
• Шаг: 9,525 мм
• Материал: сталь
• Посадка на вал: под расточку
• Базовый внутренний диаметр: Ø10 мм
• Наличие ступицы: нет

Деталь поставляется с черновым отверстием Ø10 мм, что требует последующей токарной обработки для адаптации под конкретный вал - расточки в заданный размер и подготовки посадочного профиля. Отсутствие выступающей ступицы делает деталь оптимальной для компактных сборок с минимальным осевым габаритом. При монтаже критически важна строгая параллельность валов для исключения бокового перекоса контура при работе со звеном внутренней шириной 5,72 мм.
