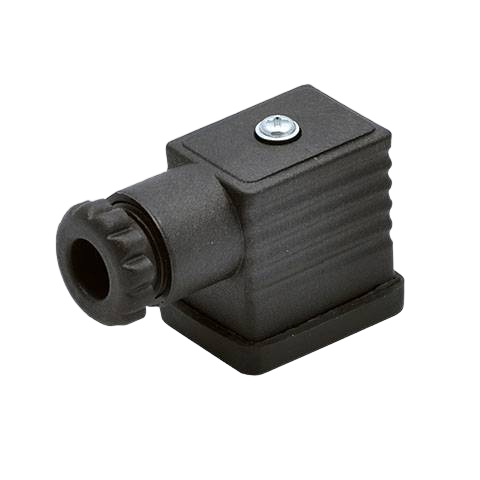

Разъем с индикацией DIN 43650, тип B Metalwork 22 LED 24V W0970510012

Разъем с индикацией серии W0970510012 Metalwork - это промышленная штекерная розетка стандарта DIN 43650 для коммутации управляющих сигналов соленоидных катушек в сетях с напряжением 24 В AC/DC.

Основная функциональная задача устройства заключается в обеспечении надежного электрического контакта между кабельной линией и исполнительным органом пневмосистемы. Встроенный светодиодный индикатор (LED) позволяет визуально контролировать прохождение тока, что критично при диагностике распределителей в шкафах управления и на пневмоостровах. Устройство рассчитано на работу в цепях как переменного, так и постоянного тока, обеспечивая универсальность применения в различных схемах автоматизации.

• Производитель: Metalwork
• Электрическое подключение: DIN 43650 тип B industrial (11 мм) 3-пин
• Рабочее напряжение: 24 В AC/DC
• Стандарт: DIN 43650 (EN 175301-803)
• Артикул: W0970510012
• Вес: 20,3 г

Корпус выполнен из ударопрочного полимера, устойчивого к воздействию масел и технических жидкостей, типичных для промышленной среды. Конструктивное исполнение весом 20,3 г минимизирует риск механического повреждения контактов катушки при вибрациях оборудования. Электрическая часть защищена от внешних факторов при корректной установке штатного уплотнения, а конфигурация 3-пин с выделенным контактом заземления соответствует нормам электробезопасности.

Монтаж осуществляется на ответную часть типа B Industrial с межконтактным расстоянием 11 мм. Фиксация производится центральным стальным винтом, что гарантирует стабильность соединения при динамических нагрузках. Для подключения кабеля предусмотрены винтовые клеммы, допускающие многократный монтаж без повреждения проводников. Совместимость ограничена промышленным стандартом 11 мм; использование с разъемами типа A или C не допускается из-за различий в геометрии корпуса.
