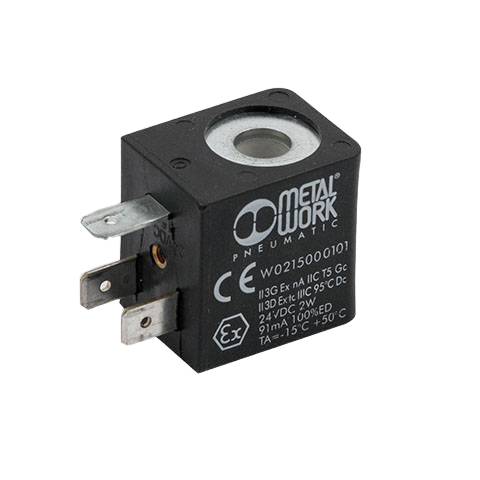

Электромагнитная катушка Metalwork 22 Ø 8 BA 2W-24VDC W0215000101

Электромагнитная катушка Metalwork типоразмера 22 - это исполнительный электротехнический компонент для управления пневматическими распределителями Metalwork в цепях постоянного тока с номинальным напряжением 24 В DC.

Изделие предназначено для создания электромагнитного поля, перемещающего якорь пилотного клапана распределителя. Низкая потребляемая мощность 2 Вт позволяет использовать катушку в энергоэффективных системах управления, снижая тепловую нагрузку на оборудование и обеспечивая возможность прямого подключения к выходам промышленных контроллеров. Модель оптимизирована для совместной работы с распределителями серий 70, Basic, NAMUR и клапанами стандартов ISO 5599-1 и CNOMO.

Степень защиты IP65 достигается при использовании штатного электроразъёма с уплотнительной прокладкой, что гарантирует стабильную работу в условиях производственных загрязнений и повышенной влажности. Допустимые колебания напряжения питания в диапазоне -10...+15 % позволяют компенсировать падения напряжения в протяжённых кабельных линиях. Конструкционные материалы и электрическая изоляция рассчитаны на продолжительный режим работы (ED 100 %) без потери диэлектрической прочности.

• Рабочее напряжение: 24 В DC
• Потребляемая мощность: 2 Вт
• Типоразмер: 22 мм
• Диаметр анкера: 8,2 мм
• Тип подключения: DIN 43650 тип B industrial
• Класс защиты: IP65
• Допуск по напряжению: -10...+15 %

Монтаж катушки выполняется путём её установки на направляющую трубку (анкер) диаметром 8,2 мм с фиксацией стопорной гайкой. Электрическое присоединение стандарта DIN 43650 тип B industrial с межосевым расстоянием 11 мм обеспечивает надёжную фиксацию и защиту от вибрационных нагрузок. При сборке необходимо контролировать состояние уплотнения разъёма для обеспечения герметичности узла. Малый вес 50,1 г минимизирует инерционное воздействие при установке на подвижные элементы пневмосистем.
