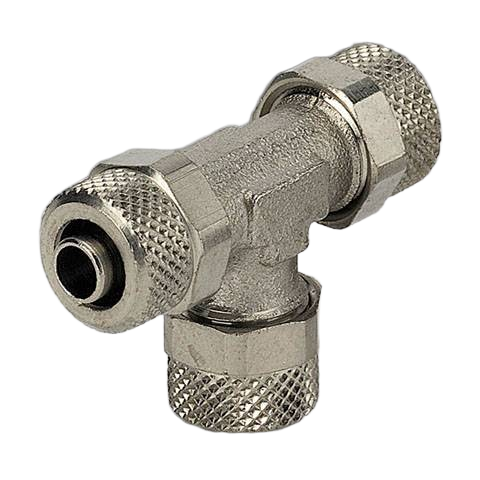

Тройник T-образный с накидной гайкой 8/6 мм Metalwork C9 8/6 2309002

Тройник T-образный с накидной гайкой Metalwork серии C9 8/6 - это разветвительный пневматический фитинг для соединения и распределения потоков сжатого воздуха в магистралях с рабочим давлением до 18 бар.

Изделие предназначено для жесткой фиксации трех полимерных трубок одного диаметра. В отличие от быстроразъемных цанговых соединений, конструкция с накидной гайкой обеспечивает более высокую механическую надежность при воздействии вибрации, пульсаций давления или механических нагрузок на линию. Металлический корпус серии C9 устойчив к коррозии и промышленным загрязнениям, что позволяет использовать его в тяжелых условиях эксплуатации, где требуется повышенный запас прочности при построении пневматических систем управления.

• Максимальное рабочее давление: 18 бар
• Присоединение 1: 8/6 мм
• Присоединение 2: 8/6 мм
• Вес: 42,7 г
• Производитель: Metalwork
• Артикул: 2309002

Эксплуатация фитинга предполагает использование калиброванных трубок из полиуретана, полиамида или полиэтилена с внешним диаметром 8 мм и внутренним 6 мм. Отсутствие резиновых уплотнений в зоне фиксации трубки расширяет температурный диапазон применения и повышает стойкость к агрессивным средам. Масса изделия 42,7 г обусловлена толщиной стенок корпуса, рассчитанного на выдерживание избыточного давления 18 бар без риска деформации или разрыва соединительного узла.

При монтаже трубку необходимо надеть на конусный ниппель фитинга и затянуть накидную гайку. Такая схема крепления предотвращает самопроизвольное отсоединение линии и не повреждает внешнюю оболочку шланга, что критично для систем с частыми циклами сборки-разборки. Для обеспечения максимальной герметичности край трубки должен быть обрезан строго перпендикулярно оси с использованием специализированного инструмента.
