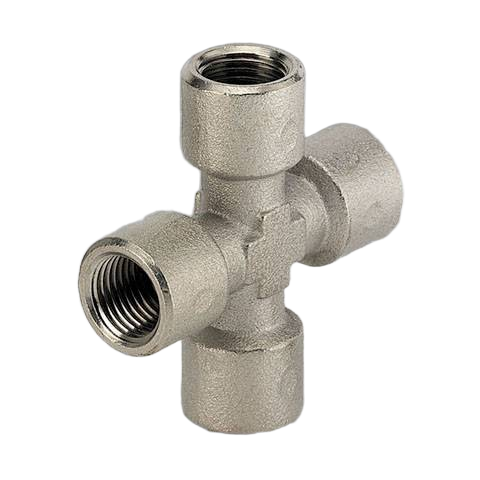

Крестовина X-образная резьбовая G1/8 Metalwork A14 1/8 2114001

Крестовина X-образная резьбовая G1/8 Metalwork серии A14 - это равнопроходной соединительный элемент для симметричного разветвления потока сжатого воздуха или технологических сред в промышленных трубопроводных системах.

Изделие предназначено для создания компактных узлов распределения в пневматических шкафах управления и технологических линиях, где требуется высокая плотность монтажа и механическая прочность соединений. Конструкция корпуса рассчитана на эксплуатацию в магистралях с рабочим давлением до 60 бар, что значительно превышает возможности стандартных цанговых фитингов и позволяет использовать компонент в системах с повышенными требованиями к надежности и стойкости к гидроударам.

Температурная стойкость в диапазоне -40...+150 °C обеспечивается металлическим исполнением, устойчивым к термическим деформациям и циклическому нагреву. Отсутствие интегрированных полимерных уплотнений гарантирует долговечность при работе в условиях постоянного контакта с минеральными маслами, смазками и агрессивным конденсатом. Плотность материала исключает утечки через стенки корпуса при пиковых нагрузках, характерных для тяжелых условий промышленной эксплуатации.

• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Тип резьбы: G (цилиндрическая)
• Размер присоединения: 1/8
• Размер под ключ: 10 мм
• Вес изделия: 46,4 г

Все четыре присоединительных порта имеют внутреннюю цилиндрическую резьбу G1/8, соответствующую общепромышленным стандартам пневмоавтоматики. Компактный корпус позволяет производить сборку в ограниченном пространстве, а шестигранная форма под ключ 10 мм обеспечивает удобную передачу момента затяжки при монтаже. При сборке следует применять внешние средства герметизации резьбовых соединений (уплотнительные кольца или резьбовые герметики), так как цилиндрическая резьба типа G требует обязательного торцевого или резьбового уплотнения.
