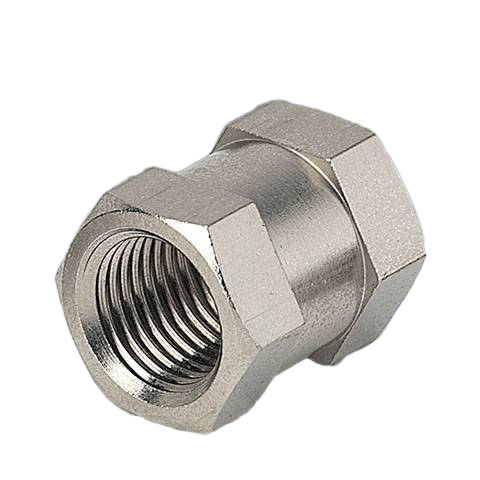

Муфта резьбовая G1/4 Metalwork A3 1/4 2103002

Муфта резьбовая G1/4 Metalwork серии A3 - это соединительный пневматический компонент для жесткой стыковки магистралей с давлением до 60 бар и рабочей температурой до +150 °C. Изделие служит для перехода между двумя участками цепи с наружной цилиндрической резьбой, обеспечивая механическую надежность и герметичность узла.

Назначение фитинга заключается в создании надежных соединений в промышленных системах подготовки и распределения воздуха, где требуется повышенная стойкость к давлению. В отличие от стандартных соединителей, серия A3 рассчитана на эксплуатацию при 60 бар, что позволяет применять ее в гидравлических надстройках или специализированных пневматических установках высокого давления. Прямая конструкция с полнопроходным каналом минимизирует потери расхода среды и исключает возникновение застойных зон в месте стыка.

Эксплуатационные параметры ограничиваются температурным диапазоном -40...+150 °C. Широкий предел термостойкости допускает интеграцию муфты в оборудование с интенсивным тепловыделением или в линии подачи горячих технологических сред. Цельнометаллический корпус устойчив к вибрационным нагрузкам и механическим воздействиям, характерным для тяжелого машиностроения. При подборе следует учитывать химическую совместимость материала изделия с транспортируемой средой для обеспечения заявленного ресурса.

• Максимальное рабочее давление: 60 бар
• Рабочая температура: -40...+150 °C
• Тип резьбы: цилиндрическая G1/4
• Размер под ключ: 17 мм
• Вес изделия: 20,7 г

Монтаж предполагает использование стандартного рожкового или торцевого ключа размером 17 мм. Внутренняя цилиндрическая резьба типа G требует обязательного использования уплотнительных элементов (шайб или колец) на ответных деталях для предотвращения утечек. Симметричное исполнение с одинаковыми портами 1/4 с обеих сторон упрощает сборку, исключая ошибки ориентации детали. При затяжке следует соблюдать регламентированные моменты, чтобы избежать деформации витков резьбы и обеспечить возможность многократного перемонтажа.
