Фланец с осью Camozzi L-41-125

Name: Фланец с осью Camozzi L-41-125
Brand: Camozzi
SKU: L-41-125
Price: 3579.54 RUB
Availability: InStock
Rating: 5 (4 reviews)

Артикул: L-41-125

3 580 ₽

Цена с НДС 22%

штука x 3 580 ₽

Доступно 283 шт 4 дня

Родина бренда

Италия

Производитель

Camozzi

Артикул

L-41-125

Наименование

Фланец с осью

Серия товара

41-L

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Диаметр монтажного отверстия

Диаметр штока привода

Материал

Размер

Ширина

Длина

Комплектация

Основной

Camozzi

L-41-125

3 580 ₽

283 шт

1 шт

125 мм

Алюминий

125 мм

132

132 мм

Подвеска (1 шт.), винты (4 шт.)

Аналог

Pemaks

DB-125-ISO

↑ 11 046 ₽

7 шт

1 шт

Алюминий

Описание и характеристики

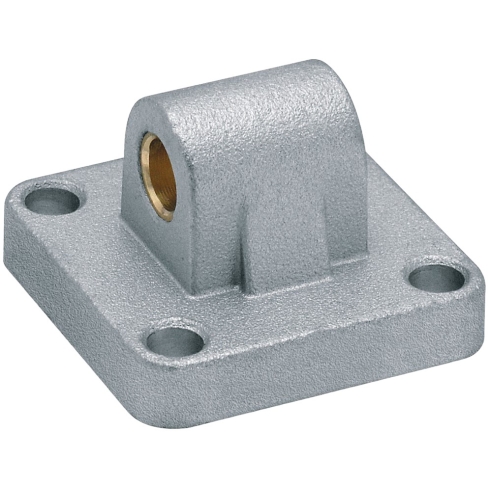

Фланец с осью (цапфа) модели L-41-125 представляет собой монтажный элемент, предназначенный для создания шарнирного соединения пневматического цилиндра с опорной конструкцией. Данное устройство обеспечивает одну степень свободы, позволяя приводу совершать колебательные движения в одной плоскости, что необходимо для механизмов с изменяющимся вектором приложения силы или криволинейной траекторией движения исполнительного органа. Ключевые технические характеристики изделия:

Типоразмер совместимого оборудования: 125 мм. Монтажные размеры фланца строго соответствуют геометрии крышек пневмоцилиндров с диаметром поршня 125 мм, что гарантирует корректное распределение осевых нагрузок.
Диаметр оси шарнира: 25 мм. Размер оси рассчитан на сопряжение со стандартными ответными частями (вилочными головками или охватывающими подвесками), обеспечивая передачу усилия без критических люфтов и износа узла трения.
Материал изготовления: Алюминий. Применение алюминиевого сплава обеспечивает высокую удельную прочность конструкции при малом весе, а также коррозионную стойкость в стандартных условиях эксплуатации.
Габаритные размеры основания: 132x132 мм. Площадь основания обеспечивает надежную фиксацию на торцевой крышке цилиндра, предотвращая смещение узла под действием вибраций и циклических нагрузок.

Использование данного монтажного элемента позволяет реализовать надежную заднюю подвеску цилиндра (по стандарту, соответствующему серии 41). В комплект поставки входят четыре крепежных винта, что упрощает процесс сборки и исключает необходимость подбора метизов. Конструкция рассчитана на длительную эксплуатацию в составе промышленных пневматических систем, требующих шарнирного закрепления исполнительных механизмов.

Основные характеристики

Производитель

Camozzi

Артикул

L-41-125

Наименование

Фланец с осью

Серия товара

41-L

Внутренний стандарт

IDO28456

Технические характеристики

Диаметр монтажного отверстия

Диаметр штока привода

125 мм

Материал

Алюминий

Массо-габаритные и монтажные характеристики

Размер

125 мм

Ширина

132

Длина

132 мм

Дополнительные характеристики

Комплектация

Подвеска (1 шт.), винты (4 шт.)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.

Документация
