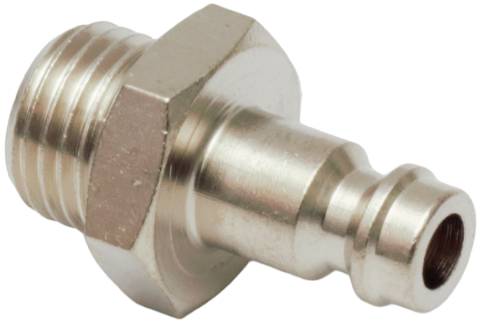

Куплунг резьбовой с самозапиранием Camozzi 5000 5150-1/4

Куплунг резьбовой с самозапиранием Camozzi серии 5000 - это быстроразъемная розетка с интегрированным запорным клапаном для оперативной коммутации пневматических магистралей и подключения инструментов к линиям подачи сжатого воздуха.

Конструкция фитинга с обратным клапаном обеспечивает автоматическое перекрытие потока при отсоединении ответной части (ниппеля), что исключает падение давления в системе и неконтролируемый выброс среды. Изделие разработано для работы в диапазоне давления от -0,99 до 12 бар, что допускает его применение как в напорных сетях, так и в вакуумных контурах промышленной автоматизации.

Корпус из никелированной латуни в сочетании с запирающим механизмом из нержавеющей стали обеспечивает необходимую механическую прочность и защиту от коррозии при эксплуатации в температурном режиме 0...+80 °C. Уплотнение из бутадиен-нитрильного каучука (NBR) рассчитано на работу с подготовленным (очищенным и осушенным) сжатым воздухом; при использовании иных сред следует учитывать химическую стойкость эластомера.

• Присоединение: G1/4
• Максимальное давление: 12 бар
• Рабочая температура: 0...+80 °C
• Материал корпуса: никелированная латунь
• Материал запирающего элемента: нержавеющая сталь
• Тип резьбы: G (цилиндрическая)
• Размер под ключ: 17 мм
• Вес: 19 г

Присоединение со стороны магистрали выполнено в виде наружной цилиндрической резьбы G1/4, требующей применения уплотнительных материалов (PTFE, NBR или PA) для обеспечения герметичности стыка. Шестигранный фланец 17 мм позволяет производить монтаж стандартным инструментом, при этом конструкция предполагает установку в любом пространственном положении. Куплунг совместим с ответными частями соответствующего типоразмера серии 5000 с условным проходом 5 мм.
