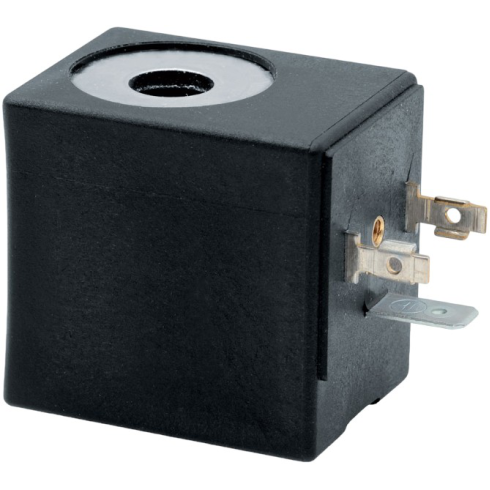

Катушка электромагнитная Camozzi B8B

Электромагнитная катушка серии B8B бренда Camozzi - это силовой управляющий компонент для комплектации электропневматических распределителей и клапанов, работающий в цепях переменного тока напряжением 24 В AC.

Катушка предназначена для преобразования электрической энергии в механическое усилие перемещения якоря соленоида. Высокая мощность переключения и удержания в 15 ВА обеспечивает стабильное срабатывание запорно-регулирующей арматуры при номинальной частоте 50 Гц. Конструктивное исполнение соленоида оптимизировано для работы в составе распределителей серии B и аналогичных устройств с диаметром посадочного отверстия 14,3 мм, что гарантирует плотную посадку на направляющую трубку якоря и исключает избыточные вибрации магнитопровода.

Эксплуатационные характеристики определяются классом изоляции H (до 200 °C), что обеспечивает значительный запас термической прочности обмотки при длительном включении (ED 100%) или работе в зонах с затрудненным естественным теплоотводом. Полимерный корпус шириной 30 мм защищает электрические компоненты от механических повреждений и воздействия производственной среды. Степень защиты IP54 соответствует стандарту DIN 40050 и достигается при условии правильной сборки с использованием совместимого штекерного разъема и комплектного уплотнения.

• Рабочее напряжение: 24 В AC
• Мощность катушки: 15 ВА
• Частота: 50 Гц
• Посадочное отверстие: 14,3 мм
• Класс изоляции: H (200 °C)
• Стандарт подключения: DIN EN 175 301-803-А
• Степень защиты: IP54

Электрическое подключение осуществляется через разъем стандарта DIN EN 175 301-803-A с межконтактным расстоянием 18 мм. При монтаже катушка устанавливается на направляющую трубку и фиксируется стопорной гайкой. Во избежание выхода соленоида из строя из-за критического перегрева запрещается подача напряжения на катушку, не установленную на магнитный якорь клапана. Габаритные размеры корпуса составляют 30×39×41 мм.
