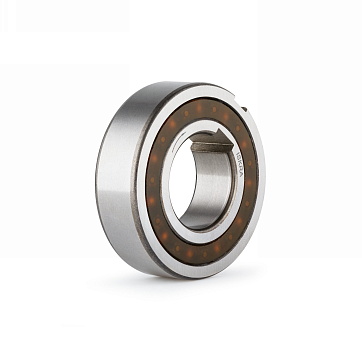

Обгонная муфта ISKRA UKCC25-ZZ (CSK25PP)

Обгонная муфта ISKRA серии UKCC25-ZZ - это комбинированный механический узел, объединяющий функционал радиального подшипника качения и муфты свободного хода для передачи крутящего момента в одном направлении. Изделие разработано для интеграции в системы промышленного привода, где требуется предотвращение обратного вращения вала, реализация функции обгона или точного позиционирования в механизмах прерывистой подачи.

Конструктивное исполнение на базе подшипника 6205 ZZ включает стальные кольца с интегрированными эксцентриковыми сухарями и защитные металлические уплотнения типа ZZ. Механизм обеспечивает передачу номинального крутящего момента 85 Н*м при частоте вращения до 5200 об/мин. Динамическая грузоподъемность 10700 Н и статическая 5450 Н позволяют использовать муфту в условиях радиальных нагрузок, типичных для трансмиссионных узлов общего машиностроения. В режиме свободного хода узел характеризуется минимальным сопротивлением крутящего момента на уровне 0,02 Н*м.

• Крутящий момент: 85 Н*м
• Максимальная частота вращения: 5200 об/мин
• Внутренний диаметр d: Ø25 мм
• Наружный диаметр D: Ø52 мм
• Длина L: 15 мм
• Тип уплотнения: ZZ (защитные шайбы)
• Динамическая грузоподъемность: 10700 Н
• Вес изделия: 0,14 кг

Монтаж муфты осуществляется с использованием шпоночных пазов на обоих кольцах: ширина паза b составляет 8 мм, а высота t на наружном кольце - 2 мм. Для корректной работы требуется соблюдение соосности сопрягаемых деталей и посадка с рекомендуемым натягом, исключающая проскальзывание обойм на валу или в посадочном отверстии корпуса. Заложенная на заводе консистентная смазка рассчитана на весь срок эксплуатации при условии отсутствия прямого воздействия абразивов и агрессивных сред, способных проникнуть через защитные шайбы.
