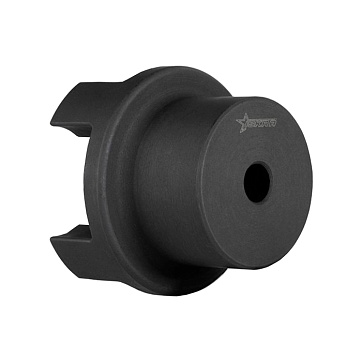

Полумуфта под расточку ISKRA SGMA019

Полумуфта под расточку SGMA ISKRA - это базовый компонент упругой кулачковой муфты типоразмера 19 для передачи крутящего момента в приводах промышленного оборудования. Изделие является частью разборного соединительного узла, предназначенного для работы в составе механических передач, где требуется компенсация несоосностей валов и эффективное гашение динамических нагрузок.

Конструкционный материал корпуса (серый чугун EN-GJL-250) обеспечивает высокую жесткость и стабильность геометрических параметров при значительных крутильных колебаниях. Благодаря способности чугуна поглощать вибрации, полумуфта снижает нагрузку на подшипниковые узлы сопрягаемого оборудования. Максимальный диаметр расточки составляет Ø19 мм, что определяет применимость детали для валов малых и средних мощностей. Материал устойчив к воздействию индустриальных масел и смазок, допуская эксплуатацию в стандартных промышленных средах без деградации структуры.

• Типоразмер: 19
• Материал: чугун EN-GJL-250
• Максимальный диаметр расточки: Ø19 мм
• Черновое отверстие: Ø6 мм
• Осевой зазор S: 2 мм
• Ширина H: 66 мм
• Вес: 0,18 кг

Монтаж полумуфты предполагает предварительную механическую обработку чернового отверстия (Ø6 мм) под требуемый диаметр и тип посадки на вал с соблюдением допусков. Конструкция кулачков соответствует стандарту серии SGMA, что гарантирует полную совместимость с ответными полумуфтами и упругими вставками соответствующего типоразмера. При сборке необходимо выдерживать расчетный осевой зазор S, равный 2 мм, для предотвращения прямого контакта металлических частей и обеспечения корректной деформации эластичного элемента под нагрузкой.
