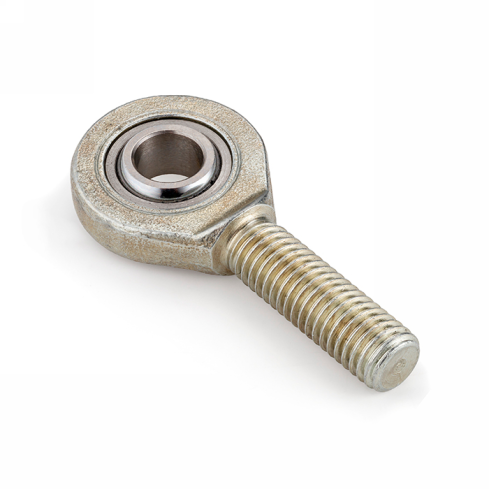

Шарнирный наконечник ISKRA SA10C

Шарнирный наконечник серии SA10C бренда ISKRA - это механический шарнир скольжения для передачи знакопеременных осевых нагрузок при монтаже с правой резьбой M10x1,5.

Геометрия узла с диаметром сферы 16 мм и шириной 9 мм рассчитана на работу в условиях осциллирующих движений. Деталь воспринимает радиальные и осевые усилия, предотвращая изгибающие моменты на штоках пневматических или гидравлических приводов, что сохраняет ресурс уплотнительных манжет. Специфика конструкции определяет вес изделия 8,65 кг, что требует обязательного учета при расчете инерции подвижных масс механизма.

Интеграция в кинематическую схему осуществляется через хвостовик, при этом общая длина наконечника 62,5 мм задает установочные габариты тяги. При монтаже требуется жесткая фиксация резьбового соединения для исключения люфта и самоотвинчивания при постоянных вибрационных нагрузках.

• Размер резьбы: M10x1,5
• Направление резьбы: Правая
• Диаметр сферы dk: 16 мм
• Ширина b: 9 мм
• Длина наконечника l4: 62,5 мм
• Вес: 8,65 кг
