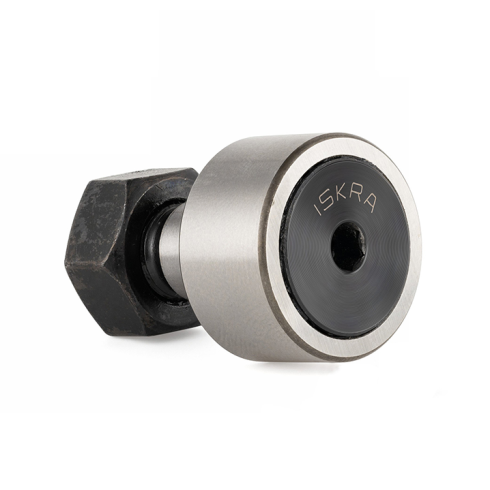

Опорный ролик ISKRA KR30PPX

Опорный ролик ISKRA серии KR30PPX - это прецизионный узел качения со встроенной резьбовой цапфой, предназначенный для компенсации радиальных усилий в кулачковых механизмах, направляющих системах и конвейерных установках промышленного типа.

Массивное наружное кольцо из износостойкой стали рассчитано на непосредственное качение по плоским или профильным дорожкам, выдерживая значительные статические и динамические воздействия. Использование игольчатых тел качения обеспечивает высокую грузоподъемность (статическая нагрузка 9700 Н) при сохранении компактных габаритов узла. Встроенные контактные уплотнения типа PPX эффективно удерживают смазочный материал и предотвращают проникновение пыли и влаги во внутренние полости, что позволяет эксплуатировать ролик в условиях промышленного цеха при предельных скоростях до 8300 об/мин.

• Наружный диаметр: Ø30 мм
• Установочный винт: M12x1,5
• Статическая нагрузка: 9700 Н
• Динамическая нагрузка: 8100 кН
• Предельная скорость: 8300 об/мин
• Момент затяжки: 22 Н*м
• Вес: 0.204 кг

Монтаж изделия осуществляется через сквозное отверстие в станине с фиксацией цапфы комплектной гайкой; для обеспечения жесткости соединения и исключения усталостного разрушения резьбы строго обязателен контроль момента затяжки на уровне 22 Н*м. Конструкция предусматривает наличие смазочного отверстия диаметром 3 мм для пополнения запаса смазки в процессе эксплуатации. При установке критически важно обеспечить соосность ролика и направляющей, так как перекосы вызывают неравномерное распределение давления и ускоренный износ кромок наружного кольца.
