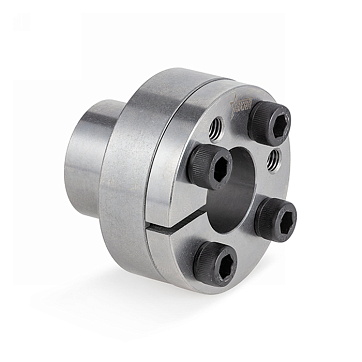

Зажимная втулка ISKRA KLCC015 (PHF FX20-15x24)

Зажимная втулка ISKRA KLCC015 - это стальное фрикционное соединение для безшпоночной фиксации ступиц на гладких валах в узлах передачи крутящего момента. Устройство рассчитано на работу в приводах с номинальным передаваемым моментом до 120 Н*м и осевой силой до 16 кН, где рабочие посадочные габариты составляют Ø15 мм по валу и Ø24 мм по ступице.

В процессе эксплуатации стальной корпус подвергается высоким контактным напряжениям: нагрузка на внутренней стороне достигает 196 Н/мм2, а с наружной стороны втулки - 123 Н/мм2. Интеграция узла в кинематическую цепь позволяет исключить угловые люфты при реверсивных и динамических нагрузках. Деталь имеет общую ширину 42 мм и массу 0,24 кг, сохраняя структурную жесткость и геометрию при соблюдении паспортных пределов усилий.

• Внутренний посадочный диаметр: Ø15 мм
• Наружный посадочный диаметр: Ø24 мм
• Передаваемый момент: 120 Н*м
• Передаваемая осевая сила: 16 кН
• Усилие затяжки винта: 17 Н*м
• Материал: Сталь

Установка втулки требует точного соблюдения монтажных регламентов с применением динамометрического инструмента, так как усилие затяжки винта должно составлять ровно 17 Н*м. Конструкция предусматривает вариативность сборки: используются 3 винта для усиленных нагрузок или 2 винта в условиях слабых нагрузок. Для достижения расчетного коэффициента трения посадочные поверхности вала и ступицы перед установкой необходимо очистить от смазочных материалов и механических загрязнений.
