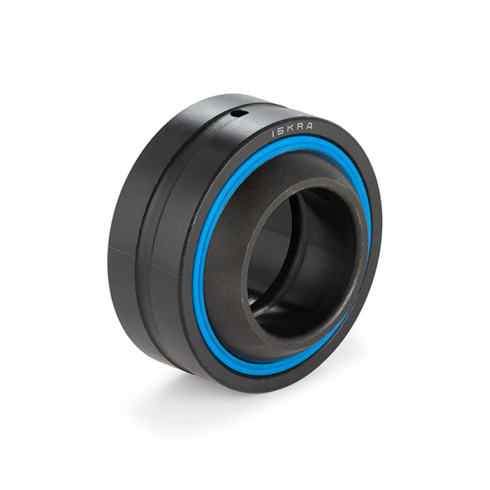

Подшипник ISKRA GEG25ES-2RS

Подшипник скольжения GEG25ES-2RS ISKRA - это радиальный сферический шарнирный узел для восприятия нагрузок в условиях пространственного перекоса осей при температурах -60...+200 °C. Конструкция с широким внутренним кольцом и стальной парой трения предназначена для подвижных соединений промышленного оборудования, где требуется компенсация несоосности и восприятие статических усилий при малых скоростях скольжения.

Узел рассчитан на работу в экстремальных тепловых режимах, сохраняя функциональность в диапазоне от -60 до +200 °C. Встроенные двухсторонние уплотнения типа 2RS защищают поверхность сферы диаметром 40,7 мм от проникновения абразивных частиц и влаги, что критично для поддержания ресурса при эксплуатации в запыленной промышленной среде. При динамической нагрузке 0,062 кН и статической 0,31 кН подшипник обеспечивает стабильное вращение и наклон внутреннего кольца относительно наружной обоймы.

• Внутренний диаметр: 25 мм
• Наружный диаметр: 47 мм
• Ширина: 28 мм
• Диаметр сферы dk: 40,7 мм
• Угол поворота: 17
• Статическая нагрузка: 0,31 кН
• Динамическая нагрузка: 0,062 кН
• Рабочая температура: -60...+200 °C

Монтажные габариты 25×47×28 мм и внутренний диаметр Ø25 мм определяют требования к посадочному месту на валу. Узел устанавливается в опоры с учетом минимального диаметра Da 38 мм и параметров фаски r1s min 0,6 мм. Угол поворота 17 обеспечивает свободу перемещения сопряженных деталей при деформациях конструкций или погрешностях сборки. При установке следует исключить передачу осевых усилий через сферу подшипника и обеспечить регламентное смазывание стальных поверхностей скольжения.
