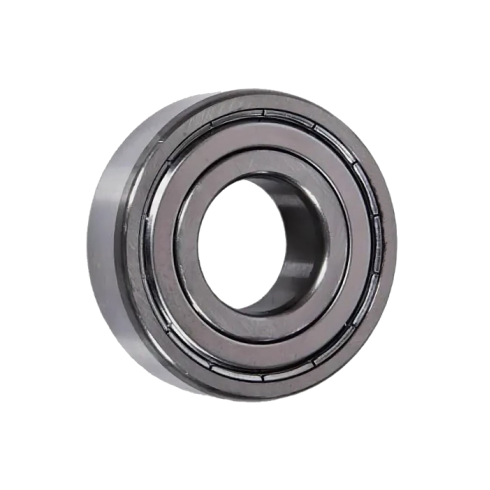

Подшипник шариковый ISKRA 695-2Z

Подшипник шариковый 695-2Z ISKRA - это однорядный радиальный узел качения в миниатюрном исполнении для восприятия радиальных нагрузок в высокооборотистых приводах и прецизионных механизмах. Благодаря стальному сепаратору и цилиндрическому отверстию Ø5 мм деталь обеспечивает стабильную соосность вращающихся валов в составе датчиков, электромоторов малой мощности и систем позиционирования.

Конструкция с металлическими защитными шайбами ZZ предотвращает попадание пыли в зону качения и удерживает заводскую смазку на протяжении всего срока эксплуатации. Рабочий температурный диапазон -40...+100 °C и нормальный радиальный зазор CN позволяют использовать узел в условиях стандартных тепловых расширений. Предельная скорость вращения 63000 об/мин и динамическая грузоподъёмность 1,08 кН определяют ресурсные ограничения при работе в режиме интенсивных кинематических нагрузок.

• Внутренний диаметр: Ø5 мм
• Наружный диаметр: 13 мм
• Ширина: 4 мм
• Динамическая нагрузка: 1,08 кН
• Статическая нагрузка: 0,43 кН
• Предельная скорость: 63000 об/мин
• Рабочая температура: -40...+100 °C
• Класс точности: P0

Монтаж выполняется на вал с цилиндрической посадкой; габаритные размеры 5×13×4 мм соответствуют маркировке по ISO 695-2Z. При сборке необходимо исключить передачу монтажных усилий через шарики, воздействуя только на запрессовываемое кольцо с использованием оправки. Отсутствие канавки под стопорное кольцо предполагает фиксацию подшипника в посадочном месте за счёт натяга или конструкционных упоров корпуса.
