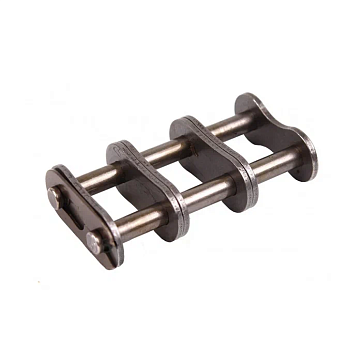

Соединительное звено для цепи ISKRA 16B-3G

Соединительное звено серии 16B3G-ISKRA бренда ISKRA - это стандартный разборный элемент для замыкания или наращивания трехрядных приводных роликовых цепей типа 16B-3 в узлах промышленного оборудования.

Звено разработано для эксплуатации в системах, соответствующих стандартам ISO/R 606 и DIN 8187, что гарантирует точность геометрических параметров и полную взаимозаменяемость в рамках указанной серии. Основная задача изделия - обеспечение надежного механического соединения при передаче высоких крутящих моментов, характерных для трехрядных цепных передач с шагом 25.4 мм.

Применение конструкционной стали C40 при изготовлении обеспечивает необходимый запас усталостной прочности и износостойкости при значительных динамических нагрузках. Эксплуатационный ресурс и сохранение нагрузочной способности напрямую зависят от чистоты рабочей среды и регулярности подачи смазки в шарнирные соединения. Вес изделия составляет 0,178 кг.

• Для цепи: 16B-3
• Количество рядов: Трехрядное
• Шаг цепи: 25.4 мм
• Материал: Сталь C40
• Стандарт: ISO/R 606 DIN 8187
• Вес: 0,178 кг

Монтаж производится вручную или с применением специализированного инструмента для обслуживания цепных приводов; фиксация пластин осуществляется стопорным элементом, входящим в комплект поставки. При установке требуется обеспечить строгую соосность соединяемых участков цепи для предотвращения неравномерного распределения нагрузки на втулки и ролики.
