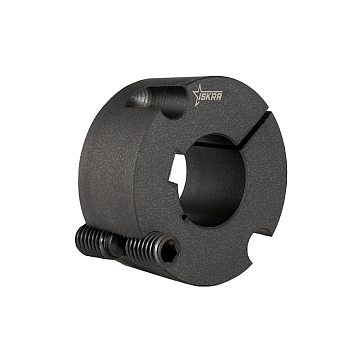

Втулка тапербуш ISKRA 1108-18 мм

Втулка тапербуш ISKRA 1108-18 мм - это стандартизированный зажимной элемент серии 1108 для беззазорной фиксации шкивов, звездочек и муфт на приводных валах диаметром 18 мм в узлах общепромышленного оборудования.

Конусная самоцентрирующаяся конструкция обеспечивает жесткую посадку за счет клинового эффекта при затяжке винтов, что позволяет эффективно передавать крутящий момент до 147 Н-м. Использование втулки исключает необходимость прецизионной подгонки шпоночных пазов, упрощает осевое позиционирование элементов передачи и допускает многократный монтаж без износа посадочных поверхностей вала.

Изделие изготовлено из чугуна, что гарантирует высокую жесткость и устойчивость к вибрационным нагрузкам в условиях интенсивной эксплуатации. Материал сохраняет стабильность геометрических параметров, обеспечивая надежность соединения в широком температурном диапазоне. Компактные габариты с наибольшим диаметром 38 мм и шириной 22,3 мм позволяют интегрировать узел в механизмы с ограниченным рабочим пространством.

• Отверстие под вал: 18 мм
• Наибольший диаметр втулки D1: 38 мм
• Ширина S: 22,3 мм
• Передаваемый момент: 147 Н-м
• Материал: Чугун
• Вес: 0,12 кг

Монтаж производится в ответное конусное отверстие ступицы; для достижения паспортного усилия зажима сопрягаемые поверхности должны быть очищены от загрязнений. При сборке требуется контроль момента затяжки установочных винтов. Демонтаж осуществляется через специальные технологические отверстия, что исключает ударные воздействия на вал и подшипниковые узлы.
