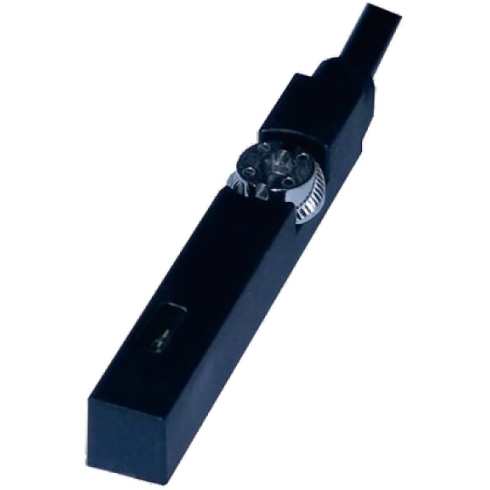

Датчик Холла E.MC HX-65R-2M

Герконовый датчик положения серии HX-65 бренда E.MC - это бесконтактное устройство магнитного типа для контроля конечного или промежуточного положения поршня пневмоцилиндров в цепях с напряжением питания 5-240 В. Сенсор реагирует на магнитное поле кольца, закрепленного на поршне привода, и замыкает электрическую цепь при достижении заданной точки позиционирования. Использование герконового переключателя обеспечивает высокую гальваническую развязку и естественную помехозащищенность сигнала, что критично для стабильной работы промышленной автоматики в условиях электромагнитных шумов.

Техническое исполнение датчика ориентировано на эксплуатацию в тяжелых индустриальных условиях: герметичный корпус с классом защиты IP67 исключает попадание пыли, влаги и масляного тумана во внутренний объем. Рабочий температурный диапазон -10...+70 °C и устойчивость к механическим перегрузкам до 30G позволяют устанавливать прибор на высокодинамичные узлы с интенсивным циклом работы. Максимальная частота переключения составляет 200 Гц, что гарантирует своевременный отклик системы управления при высоких скоростях перемещения штока. Встроенный индикатор на базе красного светодиода обеспечивает визуальное подтверждение срабатывания, упрощая первичную наладку и диагностику исправности линии без применения измерительных приборов.

• Напряжение питания: 5-240 В DC/AC
• Логика переключения: SPST, Н. О.
• Степень защиты: IP67
• Максимальная сила тока: 100 мА
• Максимальная частота: 200 Гц
• Максимальное падение напряжения: 2,5 В
• Потребляемая мощность: 10 Вт
• Длина кабеля: 2 м

Монтаж устройства осуществляется непосредственно в Т-образные или С-образные пазы профиля пневматического цилиндра, совместимого с серией HX-65. Для установки на круглые цилиндры или модели на шпильках применяются специализированные хомуты и адаптеры. При подключении через двухжильный кабель длиной 2 м необходимо строго соблюдать ограничение по току до 100 мА и суммарной мощности 10 Вт, так как превышение этих параметров или работа на индуктивную нагрузку без защитных диодов может привести к залипанию контактов. Падение напряжения 2,5 В при замкнутом состоянии следует учитывать при расчете уровней логических сигналов для входных модулей ПЛК. Конструкция предполагает надежную фиксацию стопорным винтом, предотвращающим смещение датчика от вибраций в процессе эксплуатации.
