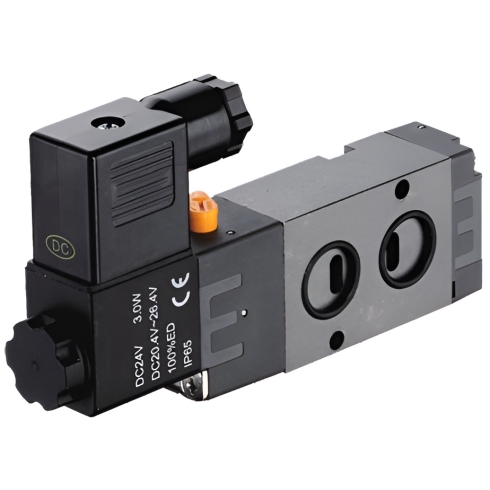

Распределитель с электромагнитным управлением Camozzi ELN-U 015-02

Name: Распределитель с электромагнитным управлением Camozzi ELN-U 015-02
Brand: Camozzi
SKU: ELN-U 015-02
Price: 2117.29 RUB
Availability: InStock
Rating: 5 (94 reviews)

Артикул: ELN-U 015-02

2 117 ₽

Цена с НДС 22%

штука x 2 117 ₽

Доступно 1 353 шт 4 дня

Ожидается 500 шт 7 недель

Родина бренда

Италия

Производитель

Camozzi

Артикул

ELN-U 015-02

Наименование

Распределитель с электромагнитным управлением

Серия товара

ELN

Количество линий и позиций

5/2 лин./поз.

Присоединение

1/4

Монтажный шаг

27 мм

Материал корпуса

Алюминиевый сплав

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Количество линий и позиций

Тип управления

Тип действия

Присоединение

Тип распределителя

Тип пилотного управления

Присоединение солненоида

Тип сброса

Расход

Время переключения

Конструкция

Максимальная частота переключения

Питание пилота

Управление

Степень защиты

Тип присоединения на входе

Присоединение выхлопа

Монтажный шаг

Тип резьбы

Материал золотника

Материал корпуса

Материал уплотнения

Максимальное рабочее давление

Положение при сборке

Рабочая среда

Рабочая температура

Соответствует стандарту

Основной

Camozzi

ELN-U 015-02

2 117 ₽

1 353 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

1/4

5/2 лин./поз.

Внутреннее

29X22

Пружинный

1830 Нл/мин

<50 мс

Золотникового типа (с пилотным управлением)

5 Гц

Внутреннее

Один соленоид (горизонтальный, версия NAMUR)

IP65

Внутренняя резьба

1/4

27 мм

Алюминиевый сплав

HNBR (Гидрированный бутадиен-нитрильный эластомер)

8 бар

Любое

Очищенный воздух без необходимости маслораспыления

От -20 до 70 °C

ISO 8573-1:2010 [7:4:4]

Аналог

Festo

577267

↑ 4 836 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

1/4

Непрямого действия

Пружинный

Внутреннее

Внутренняя резьба

1/4

31,8 мм

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук)

8 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

VDI/VDE 3845 (NAMUR)

Аналог

Festo

577257

↑ 4 336 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

1/4

Непрямого действия

Пружинный

Внутреннее

Внутренняя резьба

1/4

31,8 мм

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук)

10 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

VDI/VDE 3845 (NAMUR)

Аналог

Festo

535987

↑ 18 120 ₽

0 шт

1 шт

5/2 лин./поз.

Электропневматическое

Моностабильный

1/4

Непрямого действия

Пружинный

Внутреннее

Внутренняя резьба

1/4

37 мм

Алюминиевый сплав

NBR (Бутадиен-нитрильный каучук)

10 бар

Любое

Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

VDI/VDE 3845 (NAMUR)

Описание и характеристики

Электропневматический распределитель ELN-U 015-02 представляет собой 5/2-ходовой моностабильный клапан золотникового типа с электромагнитным управлением. Модель разработана со стыковочной поверхностью по стандарту NAMUR, что определяет ее основное применение для непосредственного монтажа на пневматические поворотные приводы запорной арматуры без использования монтажных плит.

Монтажный интерфейс: Соответствие стандарту NAMUR позволяет устанавливать распределитель прямо на корпус привода, исключая необходимость использования промежуточных трубок, что повышает надежность узла и снижает гистерезис.
Расход воздуха: Пропускная способность составляет 1830 Нл/мин, что обеспечивает высокую скорость наполнения камер привода и быстрое срабатывание исполнительного механизма.
Материал уплотнений: Использование гидрированного бутадиен-нитрильного каучука (HNBR) гарантирует сохранение герметичности и эластичности уплотнительных элементов в расширенном температурном диапазоне от -20 до +70 °C.
Тип управления: Моностабильная схема с пружинным возвратом обеспечивает автоматический перевод клапана в исходное (безопасное) положение при отключении электропитания.

Конструкция корпуса из алюминиевого сплава в сочетании со степенью защиты IP65 позволяет эксплуатировать устройство в условиях промышленной атмосферы с наличием пыли и влаги. Внутреннее пилотное управление обеспечивает стабильное переключение золотника при рабочем давлении в магистрали до 8 бар.

Основные характеристики

Производитель

Camozzi

Артикул

ELN-U 015-02

Наименование

Распределитель с электромагнитным управлением

Серия товара

ELN

Внутренний стандарт

IDO28456

Технические характеристики

Количество линий и позиций

5/2 лин./поз.

Тип управления

Электропневматическое

Тип действия

Моностабильный

Присоединение

1/4

Тип распределителя

5/2 лин./поз.

Тип пилотного управления

Внутреннее

Присоединение солненоида

29X22

Тип сброса

Пружинный

Расход

1830 Нл/мин

Время переключения

<50 мс

Конструкция

Золотникового типа (с пилотным управлением)

Максимальная частота переключения

5 Гц

Питание пилота

Внутреннее

Управление

Один соленоид (горизонтальный, версия NAMUR)

Электрические характеристики

Степень защиты

IP65

Массо-габаритные и монтажные характеристики

Тип присоединения на входе

Внутренняя резьба

Присоединение выхлопа

1/4

Монтажный шаг

27 мм

Тип резьбы

Особенности материалов

Материал золотника

Алюминиевый сплав

Материал корпуса

Алюминиевый сплав

Материал уплотнения

HNBR (Гидрированный бутадиен-нитрильный эластомер)

Условия эксплуатации

Максимальное рабочее давление

8 бар

Положение при сборке

Любое

Рабочая среда

Очищенный воздух без необходимости маслораспыления

Рабочая температура

От -20 до 70 °C

Стандарты

Соответствует стандарту

ISO 8573-1:2010 [7:4:4]

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
