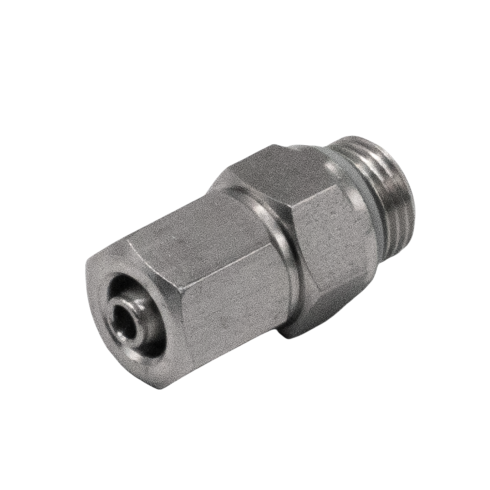

Штуцер с накидной гайкой E.MC SMC06x040-02S1G

Штуцер с накидной гайкой серии SMC06x040-02S1G бренда E.MC - это соединительный ниппельный элемент для жесткой фиксации пневмотрубок в магистралях сжатого воздуха с экстремальными температурными режимами. Исполнение в I-образном корпусе обеспечивает прямолинейную передачу потока с минимальным гидравлическим сопротивлением, что важно для сохранения динамических характеристик системы.

Изделие предназначено для эксплуатации в диапазоне давления от -0,9 до 10 бар. Конструкция с накидной гайкой (тип соединения «ниппель-конус») гарантирует высокую прочность на разрыв линии, превышающую возможности цанговых фитингов, что критично для узлов с интенсивной вибрацией или риском механического воздействия на трубку. Техническое ядро модели составляют материалы: корпус из нержавеющей стали марки AISI 316 и уплотнение из фторкаучука (FPM). Данная комбинация позволяет использовать штуцер в условиях воздействия агрессивных химических паров, масел и органических растворителей.

Широкий температурный диапазон эксплуатации от -40 до +120 °C делает серию SMC06x040-02S1G применимой в термопластавтоматах, сушильных камерах и технологических линиях химической промышленности. Нержавеющая сталь AISI 316 сохраняет прочностные свойства и коррозионную стойкость в условиях высокой влажности и перепадов температур, где стандартные компоненты из никелированной латуни подвержены ускоренному износу и потере герметичности.

• Материал корпуса: нержавеющая сталь AISI 316
• Материал уплотнения: FPM (фторкаучук)
• Рабочее давление: -0,9...10 бар
• Рабочая температура: -40...+120 °C
• Присоединение 1 (трубка): Ø6 мм
• Присоединение 2 (резьба): G 1/4

Монтаж осуществляется путем насаживания трубки с наружным диаметром 6 мм на ниппель и последующей фиксации накидной гайкой. Присоединение к порту выполняется через наружную цилиндрическую резьбу G 1/4. Для обеспечения герметичности резьбового стыка необходимо использовать соответствующие уплотнительные кольца. Конструкция предполагает возможность многократного монтажа без повреждения удерживающих элементов, при этом важно соблюдать соосность линии и рекомендованный момент затяжки для исключения деформации стенки полимерной трубки.
