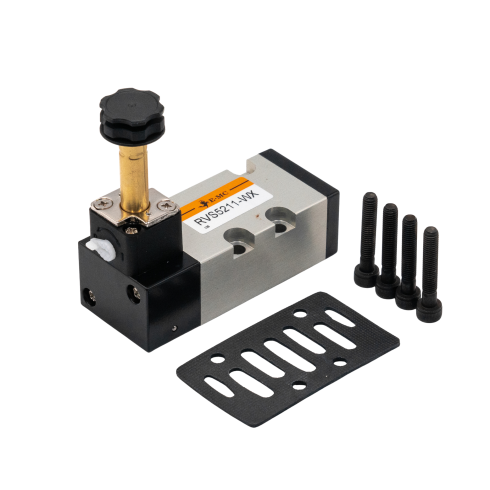

Распределитель E.MC по ISO 5599-1 RVS5211-WX

Электропневматический распределитель серии RV бренда E.MC - это 5/2-ходовой направляющий клапан стыкового монтажа, предназначенный для управления направлением потока очищенного сжатого воздуха в контурах промышленных пневмоавтоматических систем.

Устройство реализует моностабильную схему переключения каналов с внутренним пилотным управлением и пневматическим типом сброса. Модель разработана для интеграции в высокопроизводительные пневмолинии, где требуется обеспечение стабильного стандартного номинального расхода на уровне 1000 л/мин. Такая пропускная способность позволяет эффективно управлять цилиндрами среднего и крупного калибра, а также пневматическими приводами запорной арматуры, требующими быстрого заполнения и опорожнения рабочих полостей при рабочем давлении от 1,5 до 10 бар. Быстродействие золотникового механизма гарантирует время включения <0,05 с, что критически важно для синхронизации исполнительных механизмов на скоростных производственных линиях.

Эксплуатационные параметры базируются на применении жесткого алюминиевого корпуса и эластичных уплотнительных элементов из бутадиен-нитрильного каучука (NBR). Данный эластомер устойчив к воздействию остаточных компрессорных масел и сохраняет рабочие свойства в температурном диапазоне от -5 до +60 °C. Безаварийная работа прецизионной пневматической аппаратуры жестко регламентирует требования к качеству рабочей среды: необходимо использование сжатого воздуха с тонкостью фильтрации не хуже 40 мкм. Наличие абразивных частиц сверх указанного предела приводит к ускоренному износу кромок манжет и потере внутренней герметичности золотниковой пары.

Конструкция и геометрия всех пяти рабочих стыковых поверхностей (каналы 1, 2, 3, 4, 5) строго соответствуют международному стандарту ISO 5599-1 (размер 1). Данная стандартизация обеспечивает полную размерную совместимость устройства и позволяет выполнять монтаж на унифицированные коллекторные или индивидуальные плиты без привязки к конкретному производителю базиса. Исполнение предполагает поставку базового клапана без электромагнитной катушки, что дает возможность инженеру укомплектовать распределитель соленоидом с требуемым рабочим напряжением непосредственно под техническое задание предприятия.

• Функциональная схема: 5/2 моностабильная
• Монтажный стандарт: ISO 5599-1 (размер 1)
• Номинальный расход: 1000 л/мин
• Рабочее давление: 1,5...10 бар
• Материал уплотнений: NBR
• Степень очистки среды: 40 мкм
• Рабочая температура: -5...+60 °C
• Комплектация: без электромагнитной катушки
