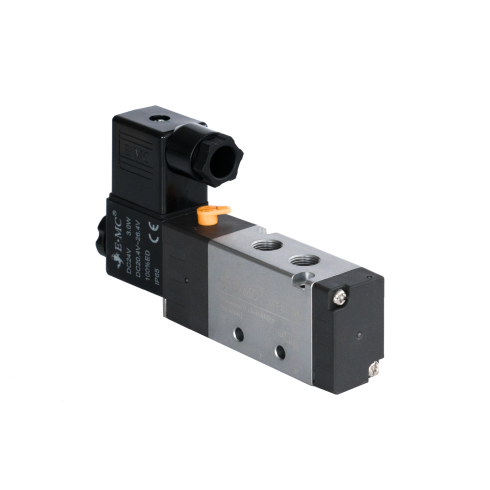

Распределитель E.MC RV5221-08QE4

Распределитель RV5221-08QE4 E.MC - это электропневматический моностабильный клапан 5/2 для управления потоками фильтрованного сжатого воздуха в системах промышленной автоматизации. Устройство предназначено для управления пневматическими приводами двустороннего действия, обеспечивая переключение рабочих каналов при подаче электрического сигнала на катушку. Модель оснащена функцией пневматического возврата, что гарантирует переход золотника в исходное положение при снятии напряжения, а внутреннее пилотное управление упрощает пневматическую схему, используя давление из магистрали питания для активации исполнительного механизма.

Эксплуатационные возможности изделия определяются сочетанием алюминиевого корпуса и уплотнений из HNBR (гидрированного бутадиен-нитрильного каучука). Этот материал превосходит стандартный NBR по стойкости к тепловому старению и агрессивным присадкам современных компрессорных масел, что позволяет эксплуатировать распределитель в диапазоне температур от -20 до +70 °C. Для стабильной работы требуется подготовка воздуха фильтром с тонкостью очистки не менее 40 мкм, так как наличие крупных твердых частиц может привести к заклиниванию прецизионного золотника. Степень защиты IP65 допускает использование прибора в запыленных помещениях и условиях повышенной влажности, а низкое энергопотребление в 3 Вт снижает общую тепловую нагрузку на систему управления при интенсивной эксплуатации.

Монтаж распределителя осуществляется через резьбовые порты стандарта G с размером G1/4 для линии питания и рабочих выходов, и G1/8 для каналов выхлопа. Высокое быстродействие со временем включения менее 0,05 с и частотой до 5 циклов в секунду позволяет применять данную модель в динамичных конвейерных системах и упаковочных машинах. При установке следует обеспечить соосность фитингов и исключить попадание загрязнений в порты; рекомендуется применение штатных глушителей в отверстиях 3 и 5 для снижения акустической нагрузки. Конструкция совместима со стандартными монтажными плитами серии RV, что дает возможность группировать распределители в компактные пневмоблоки для упрощения разводки внутри шкафов управления.

• Количество линий и позиций: 5/2
• Стандартный номинальный расход: 870 л/мин
• Материал уплотнения: HNBR
• Диапазон рабочего давления: 1,5-8 бар
• Рабочее напряжение: 24 В DC
• Время включения: <0,05 с
• Степень защиты: IP65
• Тип резьбы: G1/4
