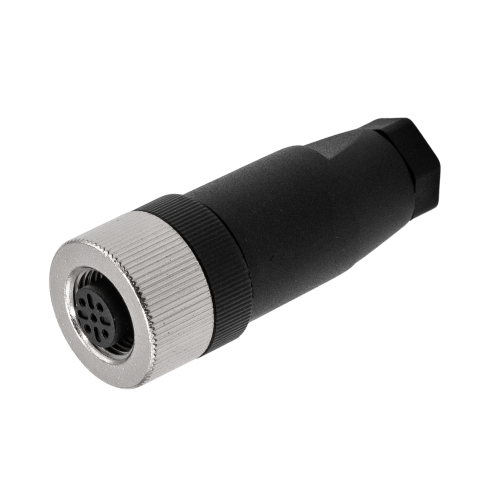

Разъём E.MC M125R-B

Разъём M125R-B E.MC - это прямая штекерная розетка типоразмера M12 с B-кодированием, предназначенная для интеграции пневматических островов серии ESV в промышленные сети передачи данных по протоколу Profibus DP. Устройство обеспечивает стабильную электрическую связь и трансляцию сигналов управления в контурах автоматизации, где требуется децентрализованное управление распределителями через полевую шину.

Техническое исполнение компонента рассчитано на эксплуатацию в температурном диапазоне -5...+70 °C, что соответствует условиям большинства производственных площадок. Оболочка кабеля выполнена из поливинилхлорида (PVC), который характеризуется высокой диэлектрической прочностью и достаточной гибкостью при стационарной прокладке. При проектировании кабельных линий следует учитывать, что материал PVC обладает селективной стойкостью к химическим воздействиям: он эффективен в стандартных условиях, но требует защиты при постоянном контакте с агрессивными растворителями или специализированными смазочно-охлаждающими жидкостями. Степень защиты IP65 гарантирует полную герметичность контактной группы относительно мелкодисперсной пыли и защиту от водяных струй, что предотвращает окисление пинов и возникновение ошибок в цифровом канале передачи данных.

• Электрическое подключение: прямой разъём, внутренняя резьба М12х1, B-код
• Рабочее напряжение: 24 В DC
• Протокол передачи данных: Profibus DP
• Совместимое оборудование: пневмоострова серии ESV
• Материал оболочки кабеля: PVC
• Степень защиты: IP65
• Температурный диапазон: -5...+70 °C

Монтаж осуществляется на ответную часть интерфейса Profibus DP, расположенную на коммуникационном модуле пневмоострова. Конструктивное исполнение с B-кодированием (B-coded) является стандартным для данного протокола и служит механическим ключом, исключающим ошибочное подключение кабелей с иными типами кодировок (например, A или D), что защищает электронику системы от повреждения. Фиксация разъёма производится резьбовым кольцом; для обеспечения заявленного класса защиты IP65 необходимо контролировать соосность при сборке и обеспечивать плотную затяжку до упора. При прокладке линии рекомендуется соблюдать допустимые радиусы изгиба и избегать чрезмерного натяжения кабеля в зоне ввода в корпус разъёма для сохранения целостности внутренних проводников в течение всего ресурса эксплуатации.
