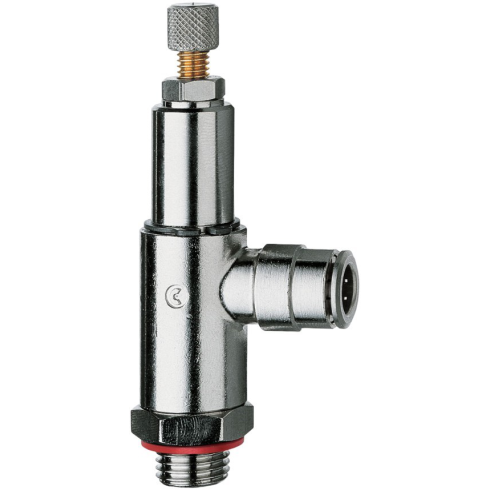

Дроссель с обратным клапаном Camozzi GMCU 903-1/8-6

Дроссель с обратным клапаном Camozzi серии GMCU - это регулирующее устройство игольчатого типа для контроля расхода сжатого воздуха в системах с рабочим давлением до 10 бар.

Назначение узла заключается в обеспечении плавного перемещения исполнительных механизмов путем ограничения скорости выхлопа или наполнения рабочих полостей цилиндра. Конструкция с рифленым винтом позволяет настраивать пропускную способность через условный проход 3,5 мм. Встроенный обратный клапан реализует функцию дросселирования только в одном направлении, сохраняя свободный ток среды в обратную сторону, что критично для циклической работы пневмоприводов в диапазоне давлений от 1 до 10 бар.

Эксплуатация изделия предполагает использование сжатого воздуха, очищенного по стандарту ISO 8573-1:2010 [7:4:4]. Латунный корпус и уплотнения NBR (бутадиен-нитрильный каучук) обеспечивают термическую стойкость в диапазоне 0...+80 °C, при этом использование сухого подготовленного воздуха позволяет эксплуатировать дроссель при отрицательных температурах до -20 °C. Материал уплотнений сохраняет эластичность при контакте с компрессорным маслом, что гарантирует стабильность характеристик и герметичность в течение всего ресурса.

• Максимальное давление: 10 бар
• Присоединение 1: G1/8
• Присоединение 2: Ø6 мм
• Материал уплотнений: NBR
• Рабочая температура: -20...+80 °C
• Условный проход: 3,5 мм
• Материал корпуса: Латунь

Монтаж выполняется непосредственно в резьбовое отверстие пневмоцилиндра с помощью ключа на 14 мм, при этом длина ввинчиваемой части составляет 5 мм. Подключение магистрали производится через быстроразъемную цангу под трубку наружным диаметром 6 мм, обеспечивающую надежную фиксацию без повреждения стенок шланга. Резьбовой тип крепления и компактные габариты высотой 65,5 мм позволяют устанавливать дроссель в условиях ограниченного пространства, а рифленый элемент настройки допускает ручную регулировку без применения специального инструмента.
