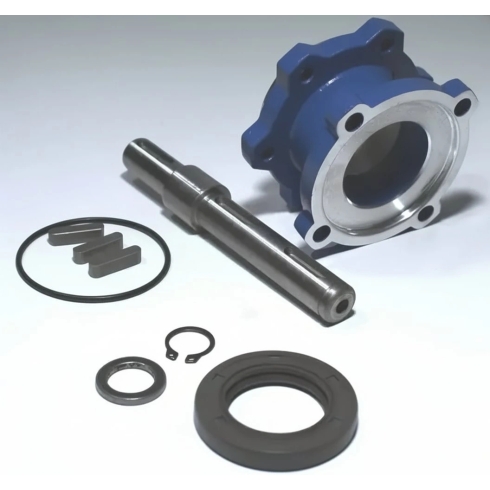

Содинительный комплект для Chiaravalli двух редукторов CHT40/63-19

Соединительный комплект MK4006319 бренда Chiaravalli - это специализированный монтажный узел для механического агрегирования двух червячных редукторов в единый привод.

Назначение узла заключается в создании двухступенчатой сборки на базе агрегатов типоразмеров CHT40 и CHT63. Изделие обеспечивает передачу кинематической энергии между валами и жёсткую пространственную фиксацию корпусов, что востребовано для получения высоких передаточных чисел и пониженных оборотов выходного вала промышленного оборудования.

Надёжность передачи момента напрямую зависит от точности центровки. Комплект совместим с эксплуатационными режимами самих редукторов, а его ресурс лимитируется соблюдением соосности и отсутствием критических вибрационных или ударных нагрузок в кинематической цепи.

Монтаж осуществляется в посадочные места фланцев и валов с присоединительным габаритом 19 мм. Компоненты набора строго соответствуют размерной сетке заявленных серий, минимизируя люфты в переходном узле. При сборке требуется равномерная затяжка крепежа во избежание перекосов и возникновения радиальных усилий на подшипниковые узлы.
