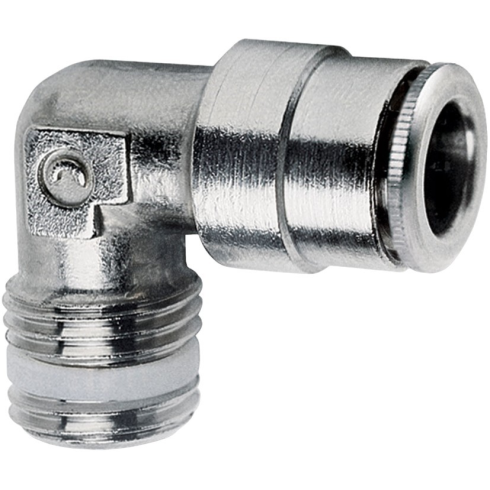

Штуцер цанговый угловой Camozzi S6500-6-1/8

Штуцер цанговый угловой Camozzi S6500-6-1/8 - это поворотный L-образный соединитель серии S6500 для интеграции пневматических трубок в порты с конической резьбой R1/8 в системах промышленной автоматизации со сжатым воздухом.

Изделие выполнено в полностью металлическом корпусе из никелированной латуни, что позволяет эксплуатировать его в условиях повышенного рабочего давления до 16 бар. Использование латуни с защитным покрытием обеспечивает стойкость к коррозии и механическим повреждениям, превосходя по прочности стандартные пластиковые фитинги. Конструкция рассчитана на работу в широком температурном диапазоне -20...+80 °C, что делает штуцер применимым как в неотапливаемых производственных цехах, так и в зонах с умеренным нагревом от оборудования.

Цанговый механизм зажима также изготовлен из никелированной латуни, что гарантирует надёжную фиксацию полимерных трубок из полиамида (PA), полиуретана (PU) или полиэстера даже при резких скачках давления и вибрациях. Для монтажа предусмотрен внешний шестигранник 9 мм, позволяющий использовать стандартный рожковый ключ. Коническая резьба R1/8 обеспечивает герметичность за счёт деформации витков при затяжке, однако для повышения надёжности стыка рекомендуется применять дополнительные уплотнительные материалы (фум-ленту или анаэробный герметик).

• Максимальное давление - 16 бар
• Материал корпуса - никелированная латунь
• Тип резьбы - R1/8 (коническая)
• Диаметр цанги - Ø6 мм
• Рабочая температура - -20...+80 °C
• Размер под ключ - 9 мм
• Вес изделия - 15 г

При сборке линии важно обеспечить перпендикулярный срез трубки и её полную посадку в цангу до упора. Схема «металл по металлу» в зажимном узле обеспечивает высокий ресурс циклов монтажа-демонтажа трубки без потери герметичности соединения, что критично для часто перенастраиваемых пневматических систем.
