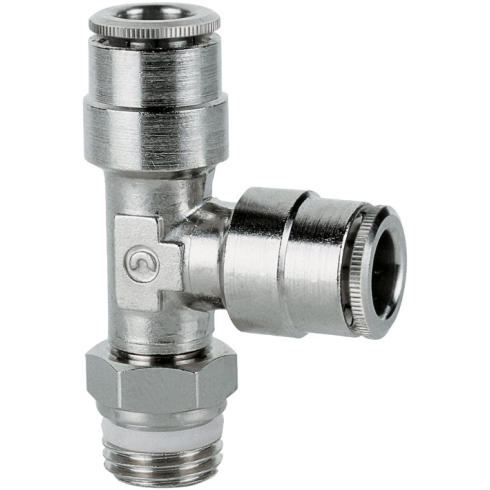

Тройник цанговый с резьбой Camozzi S6440-6-1/4

Тройник цанговый с резьбой Camozzi серии S6440 - это переходной Т-образный соединительный элемент из никелированной латуни, предназначенный для разветвления пневматических линий в системах промышленной автоматизации при работе со сжатым воздухом под давлением до 16 бар. Конструкция обеспечивает надежную коммутацию магистралей, позволяя организовать отвод потока от резьбового порта пневмораспределителя или монтажной плиты к двум цанговым зажимам.

Эксплуатационные параметры фитинга определяются физико-химическими свойствами никелированной латуни и температурным диапазоном от -20 до +80 °C, что делает его пригодным для большинства производственных условий. Никелированное покрытие эффективно защищает латунную основу от окисления и воздействия агрессивных паров индустриальных масел, сохраняя функциональность цангового механизма при многократных циклах монтажа. Для обеспечения проектной герметичности соединений требуется подготовка сжатого воздуха по классу чистоты, исключающему попадание крупных твердых частиц в зону контакта уплотнения с трубкой.

• Материал корпуса: никелированная латунь
• Максимальное давление: 16 бар
• Рабочая температура: -20...+80 °C
• Присоединение 1: G1/4
• Присоединение 2: Ø6 мм
• Тип резьбы: цилиндрическая G
• Размер под ключ: 14 мм
• Вес: 31 г

Узел снабжен наружной цилиндрической резьбой G1/4 и цангами под трубку наружным диаметром 6 мм. Монтаж по резьбовой части выполняется ключом 14 мм через внешний шестигранник; цилиндрический профиль G предполагает использование торцевой прокладки, интегрированной в основание фитинга. Это техническое решение позволяет осуществлять сборку без применения дополнительных герметизирующих материалов и обеспечивает возможность точного позиционирования Т-образной части в нужном направлении до окончательной затяжки. Цанговый захват совместим с трубками из полиуретана (PU) и полиамида (PA).
