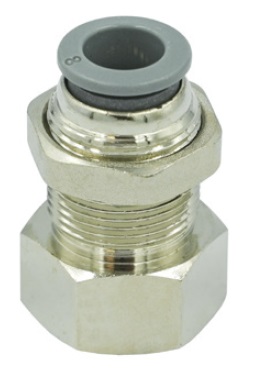

Штуцер цанговый Camozzi R7593 6-3/8

Цанговый штуцер Camozzi серии R7593 - это I-образный соединительный элемент прямого типа для коммутации пневмолиний в системах управления на очищенном сжатом воздухе.

Технополимерный корпус фитинга снижает общую массу распределительного узла при сохранении механической прочности в магистралях с рабочим давлением до 10 бар. Использование эластомера NBR в качестве материала внутренних уплотнений ограничивает температурный режим эксплуатации диапазоном -10...+80 °C и требует полного отсутствия агрессивных химических растворителей в подаваемой среде. Для предотвращения преждевременного износа цангового механизма и уплотнительных колец абразивными частицами необходима стандартная подготовка сжатого воздуха.

• Форма фитинга: I-образный
• Тип присоединения на выходе: цанга под трубку Ø6 мм
• Тип присоединения на входе: внутренняя резьба G3/8
• Материал корпуса: технополимер
• Материал уплотнения: NBR
• Рабочее давление: 10 бар
• Рабочая температура: -10...+80 °C

Цанговый зажим рассчитан на быстрый монтаж и многократное переподключение калиброванных пластиковых трубок с наружным диаметром 6 мм. Интеграция в пневматическую схему осуществляется через внутреннюю цилиндрическую резьбу G3/8, герметизация которой при сборке обеспечивается применением фторопластовой уплотнительной ленты или жидкого анаэробного герметика. Для надёжной посадки и исключения утечек магистральная трубка перед введением в штуцер должна иметь строго перпендикулярный срез без заусенцев и деформаций.
