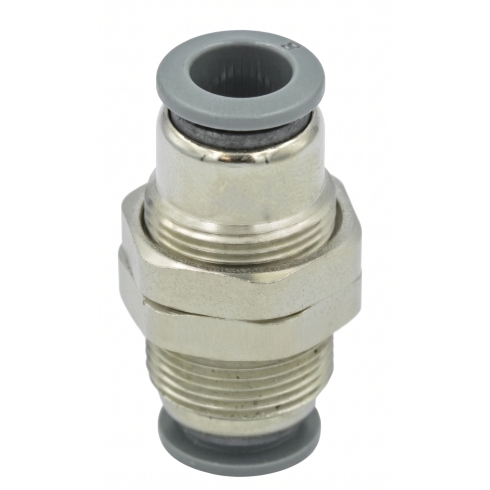

Муфта цанговая для панельного монтажа Camozzi R7590 4

Муфта цанговая серии R7590 предназначена для организации проходного соединения пневматических магистралей через стенки шкафов управления, панели оператора или корпуса оборудования. Изделие относится к типу переборочных соединителей (bulkhead union) и обеспечивает герметичную стыковку полимерных трубок с обеих сторон монтажной плоскости.

Ключевые технические характеристики

• Присоединительные размеры: Цанговые зажимы под трубку с наружным диаметром 4 мм с обеих сторон. Данный типоразмер широко применяется в пневматических цепях управления и логики.
• Материал корпуса: Никелированная латунь. Использование металла вместо технополимера обеспечивает высокую механическую прочность резьбовой части и устойчивость к нагрузкам при затяжке фиксирующей гайки.
• Рабочие параметры: Устройство рассчитано на эксплуатацию при давлении сжатого воздуха до 10 бар и температуре от -10 до +80 °C. Это позволяет использовать фитинг в большинстве стандартных систем промышленной автоматизации.
• Тип уплотнения: NBR (бутадиен-нитрильный каучук). Материал уплотнительных колец обеспечивает надежную герметизацию соединения и совместимость с воздухом, содержащим пары масла.

Конструкция фитинга включает внешнюю резьбу на корпусе и стопорную гайку, что позволяет жестко зафиксировать элемент на панели, предотвращая осевое смещение и вибрацию магистрали. Никелевое покрытие защищает латунный корпус от окисления и коррозии, продлевая срок службы узла в промышленных условиях.
