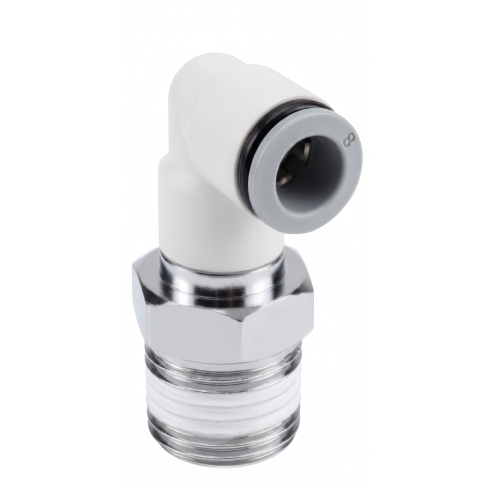

Штуцер цанговый Camozzi R7520L 8-1/8

L-образный цанговый штуцер Camozzi серии R7520L - это поворотный соединительный компонент, предназначенный для коммутации пневматических магистралей в условиях ограниченного монтажного пространства при рабочих давлениях до 10 бар. Изделие обеспечивает надежный переход с резьбового порта G1/8 на гибкий трубопровод наружным диаметром 8 мм, формируя герметичный узел под углом 90 градусов к оси подключения.

Конструкция с корпусом из инженерного технополимера сочетает высокую механическую прочность, коррозионную стойкость и малый вес, что снижает паразитную нагрузку на порты исполнительных механизмов и распределителей. Применяемые материалы и внутренние уплотнения обеспечивают стабильную работу в температурном диапазоне от -10 до +80 °C. Фитинг адаптирован для работы с подготовленным сжатым воздухом, а также пригоден для эксплуатации в вакуумных линиях с глубиной разрежения до -1 бар. Химическая инертность полимера расширяет возможности применения устройства в условиях воздействия паров масел и агрессивных сред, типичных для промышленной автоматики.

• Материал корпуса: Технополимер
• Форма фитинга: L-образный (угольник)
• Присоединение на входе: Наружная резьба G1/8
• Присоединение на выходе: Цанга под трубку Ø8 мм
• Максимальное рабочее давление: 10 бар
• Рабочая температура: -10...+80 °C
• Тип резьбы: Цилиндрическая G

Цанговый механизм фиксации на выходе позволяет осуществлять быстрый многократный монтаж и демонтаж пневматических трубок из полиуретана (PU), полиамида (PA) или полиэтилена (PE) простым нажатием на разжимное кольцо, что существенно сокращает время сервисного обслуживания системы. Резьбовая часть стандарта G1/8 с цилиндрическим профилем требует применения уплотнительного кольца для исключения утечек в месте соединения с агрегатом. Поворотная база фитинга (Swivel design) дает возможность точно позиционировать отвод трубки в нужном направлении после окончательной затяжки резьбовой части, что упрощает трассировку пневмолиний в компактных шкафах управления и на станинах технологического оборудования.
