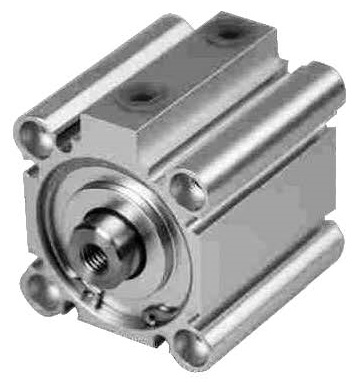

Компактный пневмоцилиндр Camozzi QLSM2A050A200

Компактный пневмоцилиндр QLSM2A050A200 Camozzi - это поршневой привод двухстороннего действия для работы в среде очищенного воздуха по ISO 8573-1:2010 в условиях ограниченного монтажного пространства. Серия QLS характеризуется компактным профилем корпуса, что позволяет интегрировать исполнительный механизм в узлы с высокой плотностью компоновки при сохранении значительных силовых характеристик. Модель с диаметром поршня 50 мм развивает теоретическое усилие прямого хода до 1178 Н при рабочем давлении 6 бар.

Эксплуатационные параметры определяются сочетанием гильзы из анодированного алюминия 6061 Т6 и штока из хромированной стали C45, обеспечивающих коррозионную стойкость и жесткость конструкции при рабочем ходе 200 мм. Уплотнения из NBR и TPU (термопластичный полиуретан) гарантируют герметичность в диапазоне давлений 1,5…10 бар и температурах от 0 до +70 °C (при подаче сухого воздуха допустима эксплуатация до -20 °C). Встроенное нерегулируемое демпфирование эффективно гасит энергию удара поршня в конечных положениях, снижая уровень шума и вибраций в системе.

• Диаметр поршня - Ø50 мм
• Ход штока - 200 мм
• Теоретическое усилие (6 бар) - 1178 Н
• Материал штока - хромированная сталь C45
• Присоединение - G1/4
• Резьба на штоке - внутренняя M10
• Материал уплотнений - NBR; TPU
• Определение позиции - магнитные датчики (тип B-slot)

Пневмоцилиндр монтируется непосредственно через отверстия в корпусе; присоединительные порты G1/4 обеспечивают стандартную пропускную способность для данного типоразмера. Внутренняя резьба M10 на конце штока предполагает установку принадлежностей или жесткое соединение с нагрузкой. При использовании цилиндра с ходом 200 мм критически важно обеспечить соосность перемещения, так как боковые усилия приводят к ускоренному износу направляющих и манжет. Наличие магнитного поршня допускает установку датчиков положения в специальные пазы профиля для контроля циклов автоматики.
