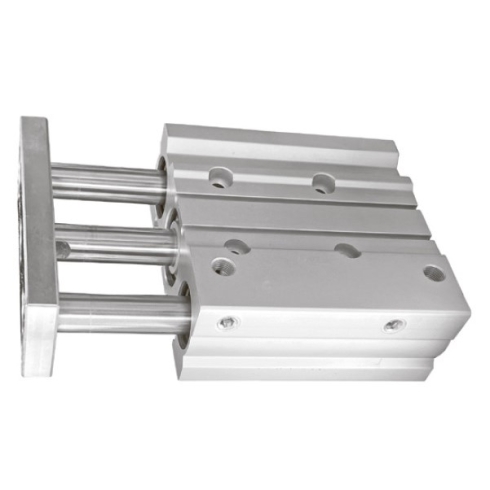

Пневмоцилиндр с направляющей Camozzi QCTE2A020A020

Name: Пневмоцилиндр с направляющей Camozzi QCTE2A020A020
Brand: Camozzi
SKU: QCTE2A020A020
Price: 6410.74 RUB
Availability: InStock
Rating: 5 (0 reviews)

Артикул: QCTE2A020A020

6 411 ₽

Цена с НДС 22%

штука x 6 411 ₽

Доступно 57 шт 4 дня

Родина бренда

Италия

Производитель

Camozzi

Артикул

QCTE2A020A020

Наименование

Пневмоцилиндр с направляющей

Серия товара

QCT

Присоединение

1/8

Материал корпуса

Алюминий

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Теоретическое усилие прямого хода при 6 бар

Тип направляющей

Ход

Диаметр поршня

Тип штока

Тип действия

Присоединение

Демпфирование

Определение позиции

Скорость перемещения

Конец штока

Тип резьбы

Монтаж

Материал корпуса

Материал штока

Материал уплотнения

Материал платформы

Максимальное рабочее давление

Минимальное рабочее давление

Рабочая среда

Рабочая температура

Примечание по рабочей среде

Основной

Camozzi

QCTE2A020A020

6 411 ₽

57 шт

1 шт

189 Н

Направляющая скольжения

20 мм

Односторонний

Двустороннее

1/8

Нерегулируемое

При помощи датчиков положения

От 30 до 500 мм/с

Направляющая плита

Резьбовой сквозное отверстие

Алюминий

Сталь

PU (Полиуретан)

Алюминий

10 бар

1 бар

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

От -20 °C до +80 °C

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

Camozzi

QCT2A020A020

↑ 10 252 ₽

0 шт

1 шт

20 мм

Односторонний

Двустороннее

1/8

Нерегулируемое

При помощи датчиков положения

От 50 до 500 мм/с

Противоповоротная платформа

Алюминий анодированный

Нержавеющая сталь AISI 420B

PU (Полиуретан)

Оцинкованная сталь

10 бар

1 бар

Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1:2010 [7:4:4]

Требуется установка центробежного фильтра 25 мкм

Аналог

Pemaks

PGB-020-SA-0020

↑ 12 663 ₽

5 шт

1 шт

20 мм

Двустороннее

Отсутствует

При помощи датчиков положения

От 10 до 1000 мм/с

Алюминий с элоксаловым покрытием

Нержавеющая сталь

10 бар

Сжатый воздух

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Аналог

E.MC

SGM20x20-S

↓ 7 198 ₽

0 шт

1 шт

20 мм

Двустороннее

1/8

Нерегулируемое

При помощи датчиков положения

Противоповоротная платформа

Алюминий

Сталь S45c с твёрдым хромированием

TPU (Термопластичный полиуретан); NBR (Бутадиен-нитрильный каучук)

10 бар

1 бар

Сжатый воздух (степень фильтрации 40 мкм)

От -20 °C до +80 °C

Аналог

Metalwork

W1430202020

↑ 47 350 ₽

0 шт

1 шт

189 Н

20 мм

Односторонний

Двустороннее

1/8

Нерегулируемое

При помощи датчиков положения

Фланец

10 бар

1 бар

От -10 до +80 °C

Описание и характеристики

Компактный пневматический цилиндр с интегрированной направляющей скольжения предназначен для выполнения точных линейных перемещений в условиях ограниченного монтажного пространства. Конструкция объединяет функции силового привода и направляющего узла в едином алюминиевом корпусе, что позволяет воспринимать радиальные нагрузки и предотвращает проворот платформы без использования внешних направляющих элементов. Основные технические характеристики модели:

Типоразмер и силовые параметры: Диаметр поршня 20 мм при ходе 20 мм обеспечивает теоретическое усилие прямого хода 189 Н (при давлении 6 бар). Это позволяет применять устройство для операций захвата, фиксации и перемещения деталей в автоматизированных сборочных линиях.
Тип направляющей: В конструкции применена направляющая скольжения. Данное решение характеризуется высокой жесткостью, способностью выдерживать ударные нагрузки и устойчивостью к вибрациям, что делает привод надежным при работе с боковыми усилиями.
Рабочее давление: Устройство рассчитано на эксплуатацию в диапазоне давлений от 1 до 10 бар, что обеспечивает совместимость со стандартными промышленными пневмомагистралями.
Температурный режим и уплотнения: Использование полиуретановых (PU) уплотнений гарантирует герметичность и стабильную работу в диапазоне температур от -20 °C до +80 °C.
Определение положения: Поршень оснащен магнитным кольцом, позволяющим использовать бесконтактные датчики положения (герконы или датчики Холла) для интеграции в системы автоматического управления.

Привод отличается высокой эксплуатационной надежностью благодаря использованию алюминиевого корпуса и стального штока, что обеспечивает баланс между прочностью и массой узла. Возможность работы как с дополнительной смазкой, так и без нее (при условии использования подготовленного воздуха по стандарту ISO 8573-1: 2010) упрощает техническое обслуживание пневмосистемы. Двустороннее действие цилиндра позволяет осуществлять активное управление перемещением в обоих направлениях с регулируемой скоростью от 30 до 500 мм/с.

Основные характеристики

Производитель

Camozzi

Артикул

QCTE2A020A020

Наименование

Пневмоцилиндр с направляющей

Серия товара

QCT

Внутренний стандарт

IDO28456

Технические характеристики

Теоретическое усилие прямого хода при 6 бар

189 Н

Тип направляющей

Направляющая скольжения

Ход

20 мм

Диаметр поршня

20 мм

Тип штока

Односторонний

Тип действия

Двустороннее

Присоединение

1/8

Демпфирование

Нерегулируемое

Определение позиции

При помощи датчиков положения

Скорость перемещения

От 30 до 500 мм/с

Массо-габаритные и монтажные характеристики

Конец штока

Направляющая плита

Тип резьбы

Монтаж

Резьбовой сквозное отверстие

Особенности материалов

Материал корпуса

Алюминий

Материал штока

Сталь

Материал уплотнения

PU (Полиуретан)

Материал платформы

Алюминий

Условия эксплуатации

Максимальное рабочее давление

10 бар

Минимальное рабочее давление

1 бар

Рабочая среда

Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Рабочая температура

От -20 °C до +80 °C

Примечание по рабочей среде

Возможна работа со смазкой (впоследствии требуется постоянная смазка)

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
