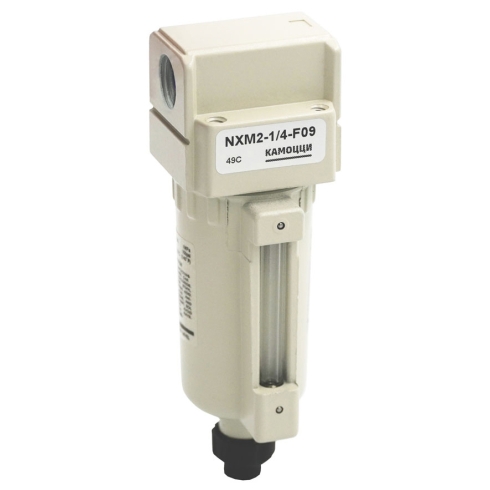

Фильтр Camozzi NXM2-1/4-F09

Фильтр NXM2-1/4-F09 Camozzi - это устройство очистки сжатого воздуха для удаления твердых фракций и влаги в пневмосистемах с рабочим давлением до 10 бар.

Комбинация латунного корпуса и алюминиевого стакана обеспечивает высокую механическую надежность и устойчивость к циклическим нагрузкам в условиях промышленной эксплуатации. Пластиковый фильтрующий элемент со степенью очистки 25 мкм эффективно задерживает загрязнения, предотвращая абразивный износ уплотнений пневматических распределителей и цилиндров. Манжеты из бутадиен-нитрильного каучука (NBR) сохраняют герметичность в температурном диапазоне +5...+60 °C и обладают стойкостью к парам стандартных компрессорных масел. Максимальный расход 750 л/мин позволяет использовать компонент для питания групп исполнительных механизмов среднего типоразмера.

• Степень фильтрации: 25 мкм
• Рабочее давление: 0-10 бар
• Максимальный стандартный расход: 750 л/мин
• Материал корпуса: латунь
• Материал стакана: алюминий
• Материал уплотнения: NBR
• Присоединение: G1/4
• Отвод конденсата: ручной

Монтаж фильтра производится в разрыв магистрали строго в вертикальном положении стаканом вниз для обеспечения гравитационного сбора влаги. Присоединение входа и выхода осуществляется через внутреннюю трубную резьбу G1/4. Для удаления скопившегося конденсата предусмотрен ручной клапан со вспомогательным резьбовым портом M5, что допускает подключение гибкой трубки для отвода жидкости в дренажный коллектор. Конструкция серии NXM предполагает установку как в составе модульных блоков подготовки воздуха, так и в качестве самостоятельного элемента защиты чувствительных участков пневмосистемы.
