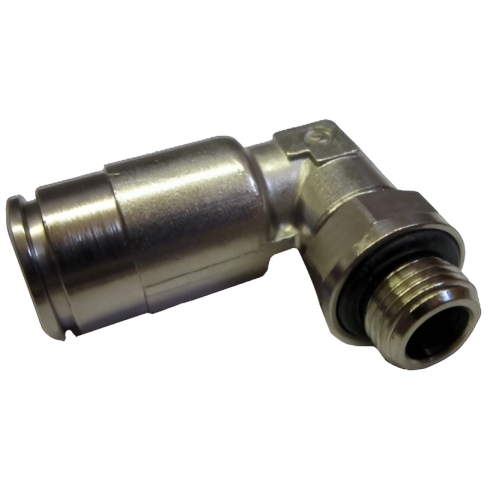

Штуцер цанговый угловой с резьбой Camozzi 8522-10-1/4

Name: Штуцер цанговый угловой с резьбой Camozzi 8522-10-1/4
Brand: Camozzi
SKU: 8522 10-1/4
Availability: InStock
Rating: 5 (5 reviews)

Артикул: 8522 10-1/4

Добавьте товар в корзину, оформите заявку и мы пришлем вам актуальную стоимость и сроки поставки на данное изделие

Коммерческое предложение за 1 час

Присоединение 1

Присоединение 2

Родина бренда

Италия

Производитель

Camozzi

Артикул

8522 10-1/4

Наименование

Угольник

Серия товара

8522

Группа

Поворотные

Форма фитинга

L-образный

Материал корпуса

Никелированная латунь

Официальный поставщик

Аналоги других производителей

Характеристики

Параметр

Цена

Наличие

Минимальный заказ

Присоединение 1

Присоединение 2

Тип присоединения на выходе

Тип присоединения на входе

Присоединение комплектующих

Конструкция фитинга

Форма фитинга

Тип резьбы

Тип монтажа

Длина

Вес

Размер шестигранника под ключ 1

Размер шестигранника под ключ 2

Материал корпуса

Материал цанги

Максимальное рабочее давление

Минимальное рабочее давление

Рабочая среда

Рабочая температура

Основной

Camozzi

8522 10-1/4

Уточняйте

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

31,5 мм

40 г

13 мм

15 мм

Никелированная латунь

60 бар

- 0,9 бар

Жидкость; Сжатый воздух

От -20 до +80 °C

Аналог

Camozzi

H8522 10-1/4-V

Уточняйте

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

32,5 мм

44 г

13 мм

15 мм

Никелированная латунь

Накелированная латунь

60 бар

- 0,9 бар

Жидкость; Сжатый воздух

От -15 до +200 °C

Аналог

Camozzi

S6520 10-1/4

Уточняйте

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

26 мм

32 г

13 мм

14 мм

Никелированная латунь

16 бар

- 0,9 бар

Сжатый воздух

От -20 до +80 °C

Аналог

Camozzi

6522 10-1/4

Уточняйте

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Поворотный

L-образный

Внешний шестигранник

26 мм

41 г

13 мм

15 мм

Никелированная латунь

16 бар

- 0,9 бар

Сжатый воздух

От -20 до +80 °C

Аналог

Camozzi

R6522 10-1/4

Уточняйте

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

L-образный

Никелированная латунь

- 0,9 бар

Cжатый воздух

От -10 до +80 °C

Аналог

Pneumax

P221014

↑ 697 ₽

973 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

16 мм

Никелированная латунь

15 бар

- 0,9 бар

Вода; Сжатый воздух

От -20 до +70 °C

Аналог

Metalwork

2F31013

↑ 1 288 ₽

97 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

На корпусе

35,25 мм

Никелированная латунь

16 бар

От -20 до +80 °C

Аналог

Metalwork

2L31013

↑ 785 ₽

93 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

36,2 мм

Никелированная латунь

16 бар

От -20 до +80 °C

Аналог

Metalwork

2L31C13

↑ 741 ₽

39 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

34,3 мм

Никелированная латунь

16 бар

От -20 до +80 °C

Аналог

Festo

578285

↑ 443 ₽

14 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

30 мм

33,1 г

Никелированная латунь

20 бар

Вода; Сжатый воздух

От 0 до +150 °C

Аналог

Metalwork

2F31C13

↑ 1 244 ₽

5 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

На корпусе

37,25 мм

Никелированная латунь

16 бар

От -20 до +80 °C

Аналог

Festo

558713

↑ 418 ₽

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

Внешний шестигранник

34 мм

34 г

Никелированная латунь

16 бар

Вода; Сжатый воздух

От -20 до +70 °C

Аналог

Metalwork

2F39C13

↑ 883 ₽

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

На корпусе

30,5 мм

Никелированная латунь

16 бар

От -20 до +80 °C

Аналог

E.MC

EML10-02G-A

↑ 460 ₽

0 шт

1 шт

1/4

10 мм

Цанга

Наружная резьба

Внутренняя резьба

Переходной

L-образный

На корпусе

Никелированная латунь

25 бар

От -30 до +150 °C

Описание и характеристики

Штуцер цанговый угловой Camozzi серии 8522 - это поворотный L-образный фитинг из никелированной латуни для соединения пневматических и гидравлических магистралей с трубкой Ø10 мм.

Конструкция переходного фитинга предназначена для изменения направления линии на 90 градусов и обеспечения герметичного стыка. Отличительная особенность серии - способность стабильно работать в расширенном диапазоне давлений от вакуума в -0,9 бар до 60 бар при подаче сжатого воздуха или жидкостей, что позволяет применять элемент в тяжелонагруженных системах промышленной автоматики.

Корпус и удерживающая цанга полностью выполнены из никелированной латуни. Цельнометаллическое исполнение цангового захвата гарантирует надежную фиксацию трубки без риска деформации при частых перепадах давления или воздействии вибраций. Материал обладает базовой стойкостью к коррозии в условиях цеховой эксплуатации при рабочих температурах от -20 до +80 °C.

Для монтажа предусмотрена наружная резьба G1/4. Установка в магистраль или распределительный коллектор производится с помощью внешних шестигранников под ключ 13 мм и 15 мм. Интегрированная поворотная группа дает возможность свободно ориентировать отводную линию под нужным углом уже после полной затяжки резьбовой части в посадочном гнезде.

Рабочая среда: Жидкость; Сжатый воздух
Диапазон давлений: -0,9...60 бар
Рабочая температура: От -20 до +80 °C
Материал корпуса и цанги: Никелированная латунь
Вход: Наружная резьба G1/4
Выход: Цанга 10 мм
Размер под ключ: 13 мм и 15 мм

Основные характеристики

Производитель

Camozzi

Артикул

8522 10-1/4

Наименование

Угольник

Серия товара

8522

Группа

Поворотные

Внутренний стандарт

IDO28456

Технические характеристики

Присоединение 1

1/4

Присоединение 2

10 мм

Массо-габаритные и монтажные характеристики

Тип присоединения на выходе

Цанга

Тип присоединения на входе

Наружная резьба

Присоединение комплектующих

Внутренняя резьба

Конструкция фитинга

Переходной

Форма фитинга

L-образный

Тип резьбы

Тип монтажа

Внешний шестигранник

Длина

31,5 мм

Вес

40 г

Размер шестигранника под ключ 1

13 мм

Размер шестигранника под ключ 2

15 мм

Особенности материалов

Материал корпуса

Никелированная латунь

Материал цанги

Никелированная латунь

Условия эксплуатации

Максимальное рабочее давление

60 бар

Минимальное рабочее давление

- 0,9 бар

Рабочая среда

Жидкость; Сжатый воздух

Рабочая температура

От -20 до +80 °C

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
