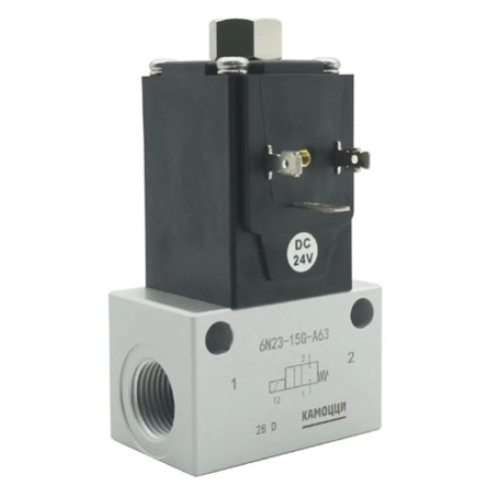

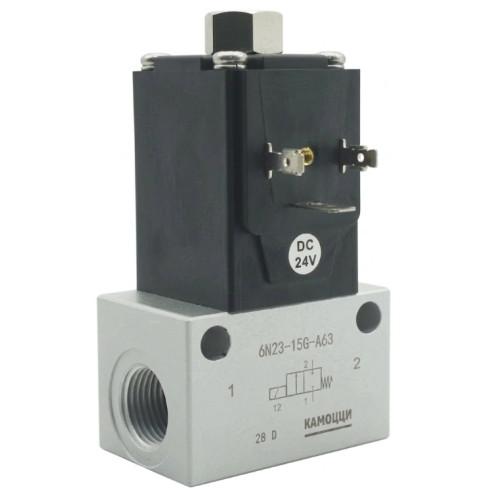

Распределитель с электромагнитным управлением Camozzi 6N23-15G-A63

Распределитель с электромагнитным управлением Camozzi серии 6N23 - это 2/2-ходовой электропневматический клапан прямого действия для управления потоками сжатого воздуха в условиях экстремально широкого температурного диапазона.

Изделие выполняет функцию нормально-закрытого (Н.З.) запорного узла, обеспечивая герметичную отсечку линии при отсутствии управляющего сигнала на катушке. Прямой принцип действия (direct acting) гарантирует срабатывание затвора при нулевом дифференциальном давлении в диапазоне 0-6 бар, что критично для вакуумных систем и контуров с низким давлением, где клапаны с сервоуправлением работают нестабильно. Седельная конструкция клапана минимизирует внутренние утечки и обладает повышенной устойчивостью к загрязнениям среды в сравнении с золотниковыми распределителями, увеличивая общую надежность пневматической системы.

Эксплуатационные параметры модели 6N23-15G-A63 ориентированы на применение в тяжелых индустриальных условиях: температурный режим от -55 до +120 °C позволяет интегрировать узел в криогенное оборудование, арктические установки или системы автоматизации горячих цехов. Рабочая среда должна соответствовать классу чистоты [7:4:4] по стандарту ISO 8573-1:2010. Время отклика при включении и выключении составляет всего 20 мс, что обеспечивает высокую точность циклического срабатывания, а электромагнитная катушка на 24 В DC рассчитана на 100% рабочий цикл (ПВ), допуская длительное нахождение клапана под напряжением без риска термического повреждения обмотки.

• Количество линий и позиций: 2/2 лин./поз.
• Максимальное рабочее давление: 6 бар
• Рабочая температура: -55...+120 °C
• Стандартный номинальный расход: 300 л/мин
• Условный проход: 4 мм
• Рабочее напряжение катушки: 24 В DC
• Тип конструкции: седельный клапан
• Класс защиты: IP65

Присоединительные порты G3/8 и алюминиевый корпус обеспечивают компактность при сохранении номинального расхода 300 л/мин. Монтаж производится через сквозные отверстия в корпусе клапана; конструкция предполагает установку в любом пространственном положении, что упрощает проектирование пневматических шкафов. Электрическое подключение выполнено по стандарту DIN 43650 тип A (18 мм) с 3-контактным разъемом, что гарантирует совместимость со стандартными кабельными розетками и упрощает сервисное обслуживание. При сборке рекомендуется использовать уплотнительные материалы, соответствующие заявленному температурному диапазону системы, для обеспечения полной герметичности резьбовых соединений.
