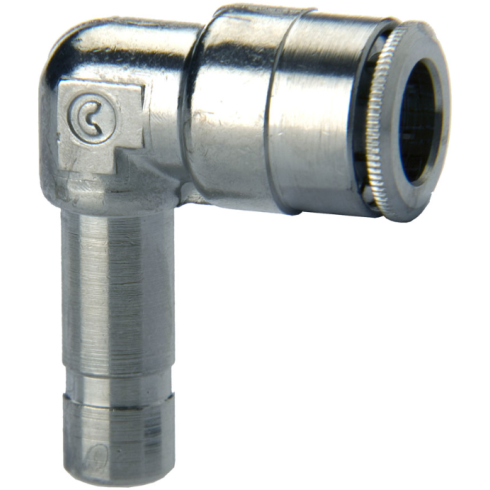

Переходник цанговый угловой Camozzi 6555-6-6

Переходник цанговый угловой Camozzi серии 6555 - это вспомогательный соединительный элемент для изменения конфигурации пневматических линий на 90° в системах на сжатом воздухе. Конструкция фитинга предусматривает переход с цангового зажима на втулочное присоединение, что упрощает монтаж в труднодоступных местах и позволяет создавать компактные узлы без дополнительных адаптеров.

Изделие рассчитано на эксплуатацию в широком диапазоне давления от -0,9 до 16 бар, что позволяет применять его как в вакуумных контурах, так и в магистралях высокого давления. Корпус и цанговый механизм изготовлены из никелированной латуни, что обеспечивает высокую механическую прочность, долговечность и стойкость к коррозии при воздействии агрессивных факторов внешней среды. L-образная форма переходника оптимальна для плотной компоновки оборудования на пневматических плитах.

Температурный режим эксплуатации составляет от -20 до +80 °C, что обусловлено применением уплотнений из NBR (бутадиен-нитрильный каучук). Данный материал сохраняет эластичность и герметичность при контакте с подготовленным воздухом, содержащим частицы масел. Цанговый зажим гарантирует надежную фиксацию трубок из полиуретана, полиамида или полиэстера, предотвращая их самопроизвольное отсоединение при динамических нагрузках и вибрациях.

• Материал корпуса: никелированная латунь
• Максимальное давление: 16 бар
• Тип присоединения: цанга - втулка
• Материал уплотнения: NBR
• Рабочая температура: -20...+80 °C
• Присоединение 1: 6 мм
• Присоединение 2: 6 мм

При монтаже втулочная часть вставляется в ответную цангу соответствующего типоразмера до упора, а пневматическая трубка Ø6 мм фиксируется во входном зажиме переходника. Втулка фитинга соответствует геометрическим параметрам стандартной сетки серии Camozzi 6000, обеспечивая полную совместимость с другими компонентами системы. Для обеспечения максимальной герметичности рекомендуется производить ровный срез трубки перед установкой и избегать осевых перекосов в соединении.
