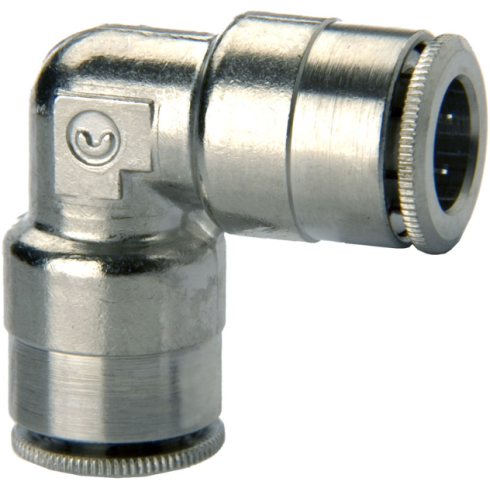

Угольник цанговый Camozzi 6550-8

Угольник цанговый Camozzi серии 6550 - это быстроразъемный L-образный фитинг из никелированной латуни для изменения направления пневматической линии под углом 90 градусов в системах промышленной автоматизации на базе сжатого воздуха. Изделие предназначено для создания герметичного соединения двух полимерных трубок равного диаметра без применения резьбовых адаптеров и переходников.

Техническое исполнение серии 6000 позволяет использовать данный компонент в широком диапазоне рабочих давлений от глубокого вакуума -0,9 бар до избыточных 16 бар. Полностью металлический корпус и цанговый зажим из никелированной латуни обеспечивают высокую механическую надежность узла, что критично для пневмосистем с интенсивными вибрационными нагрузками или риском внешних воздействий. Рабочий температурный диапазон -20...+80 °C и антикоррозийное покрытие корпуса допускают эксплуатацию фитинга в различных цеховых условиях при соблюдении требований к подготовке сжатого воздуха.

• Тип присоединения: цанга - цанга
• Диаметр трубки: Ø8 мм
• Максимальное давление: 16 бар
• Минимальное давление: -0,9 бар
• Рабочая температура: -20...+80 °C
• Материал корпуса: никелированная латунь
• Размер под ключ: 11 мм
• Вес изделия: 22 г

Монтаж осуществляется путем ввода трубки Ø8 мм в цанговое отверстие до упора; фиксация происходит автоматически и не требует дополнительной герметизации. Для извлечения трубки достаточно нажать на кольцо зажима, что позволяет многократно проводить сборку и разборку линии без повреждения поверхности шланга. Компактные габариты и наличие шестигранного профиля 11 мм на корпусе облегчают установку фитинга в местах с плотной компоновкой оборудования и упрощают позиционирование элемента при монтаже.
